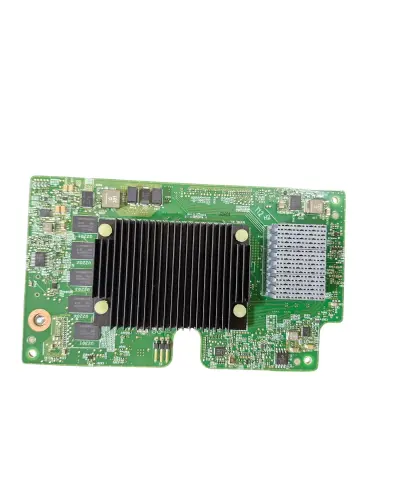

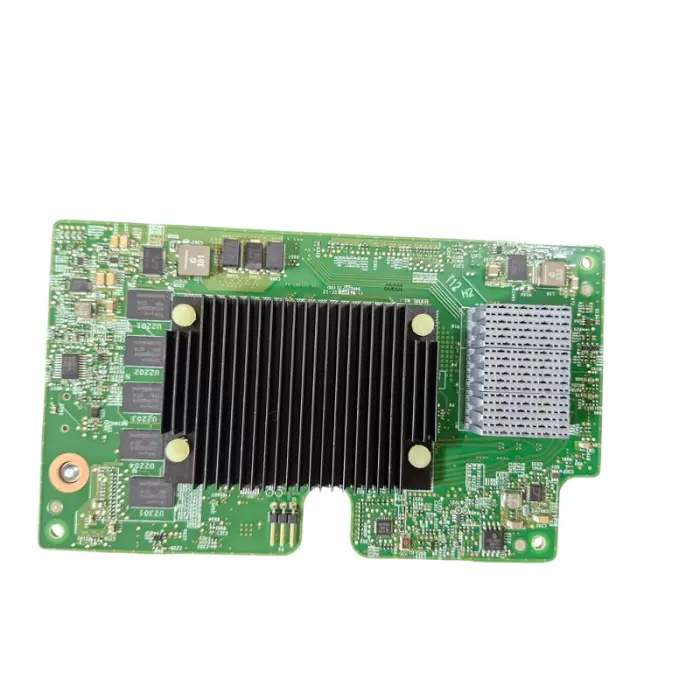

Мережева карта Cisco UCS VIC 1440 4 x 10/40GbE mLOM для B-Series M5/M6 (UCSB-MLOM-40G-04)

Опис Мережева карта Cisco UCS VIC 1440 4 x 10/40GbE mLOM для B-Series M5/M6 (UCSB-MLOM-40G-04)

Мережева карта Cisco UCS VIC 1440 1 x 40GbE / 4 x 10GbE mLOM для B-Series M5/M6 (UCSB-MLOM-40G-04) — це високопродуктивний серверний мережевий адаптер четвертого покоління Cisco Virtual Interface Card, розроблений спеціально для blade-серверів Cisco UCS B-Series. Адаптер забезпечує конвергентне підключення Ethernet та Fibre Channel over Ethernet (FCoE), дозволяючи використовувати одну карту одночасно для мережевого та SAN-трафіку.

Cisco UCS VIC 1440 виконана у фірмовому форм-факторі mLOM (modular LAN on Motherboard) та використовує внутрішнє підключення до мережевої інфраструктури blade-шасі Cisco UCS. У стандартній конфігурації адаптер забезпечує один логічний канал 40GbE або чотири канали 10GbE. При встановленні додаткової плати Cisco UCS Port Expander UCSB-MLOM-PT-01 можливості VIC 1440 розширюються до двох каналів 40GbE.

Адаптер використовує високошвидкісний системний інтерфейс PCI Express 3.0 x16 та підтримує до 256 динамічних віртуальних інтерфейсів. За допомогою Cisco UCS Manager фізичний адаптер може створювати віртуальні NIC та HBA з індивідуальними MAC-адресами, WWN, політиками QoS, пропускною здатністю та параметрами відмовостійкості. Це дозволяє значно спростити мережеву конфігурацію серверів у середовищах віртуалізації та дата-центрах.

Основні характеристики:

• Виробник: Cisco
• Серія: Cisco UCS Virtual Interface Card 1400 Series
• Модель: Cisco UCS VIC 1440
• Product ID: UCSB-MLOM-40G-04
• Тип: конвергентний серверний мережевий адаптер / Virtual Interface Card
• Форм-фактор: mLOM (modular LAN on Motherboard)
• Призначення: Cisco UCS B-Series Blade Servers
• Системний інтерфейс: PCI Express 3.0 x16
• Пропускна здатність PCIe: до 128 Гбіт/с
• Мережевий інтерфейс: внутрішнє підключення до Cisco UCS IOM / Fabric Interconnect через blade-шасі
• Стандартна конфігурація: 1 x 40GbE або 4 x 10GbE
• З Port Expander: до 2 x 40GbE
• Ethernet: 10GbE / 40GbE
• FCoE: підтримується
• Зовнішні RJ-45 / SFP+ / QSFP порти: відсутні
• Кількість віртуальних інтерфейсів: до 256
• Віртуальні NIC: підтримуються
• Віртуальні HBA: підтримуються
• SR-IOV: підтримується на апаратному рівні
• VM-FEX: підтримується
• RoCEv2: підтримується з відповідною версією Cisco UCS Manager / firmware
• Управління: Cisco UCS Manager
• Опціональне розширення: Cisco UCS Port Expander Card UCSB-MLOM-PT-01

Підтримувані технології:

• 10 Gigabit Ethernet
• 40 Gigabit Ethernet
• Fibre Channel over Ethernet (FCoE)
• Virtual NIC (vNIC)
• Virtual HBA (vHBA)
• до 256 динамічних віртуальних інтерфейсів
• Cisco UCS Manager Service Profiles
• Cisco VM-FEX
• Single Root I/O Virtualization (SR-IOV)
• RDMA over Converged Ethernet v2 (RoCEv2)
• Data Plane Development Kit (DPDK)
• VMware NetQueue
• Microsoft VMQ / VMMQ
• VXLAN Hardware Offload
• NVGRE Hardware Offload
• GENEVE Hardware Offload
• TCP / UDP Checksum Offload
• TCP Segmentation Offload
• Receive Side Scaling (RSS)
• QoS та керування пропускною здатністю
• Policy-based network configuration

Сумісність:

Мережева карта Cisco UCS VIC 1440 UCSB-MLOM-40G-04 офіційно призначена для сумісних blade-серверів Cisco UCS B-Series, зокрема:

• Cisco UCS B200 M5
• Cisco UCS B200 M6
• Cisco UCS B480 M5

Адаптер UCSB-MLOM-40G-04 не є звичайною PCIe мережевою картою та не має зовнішніх SFP+, QSFP або RJ-45 роз'ємів. Він встановлюється у спеціалізований mLOM слот blade-сервера Cisco UCS B-Series та підключається до мережевої фабрики через внутрішні з'єднання blade-шасі та Cisco UCS I/O Module.

У базовій конфігурації Cisco VIC 1440 підтримує один канал 40GbE або чотири канали 10GbE. Для активації другого 40GbE каналу використовується додаткова плата Cisco UCS Port Expander Card (UCSB-MLOM-PT-01).

Переваги:

• Висока пропускна здатність до 40GbE у стандартній конфігурації.
• Можливість розширення до 2 x 40GbE за допомогою Port Expander.
• Підтримка Ethernet та FCoE через єдиний мережевий адаптер.
• До 256 програмно конфігурованих віртуальних інтерфейсів.
• Можливість створення віртуальних NIC та HBA.
• Високошвидкісний інтерфейс PCI Express 3.0 x16.
• Підтримка Cisco VM-FEX та SR-IOV.
• Підтримка RoCEv2 для середовищ із низькими затримками.
• Апаратне прискорення VXLAN, NVGRE та GENEVE.
• Централізоване керування через Cisco UCS Manager.
• Інтеграція з Cisco UCS Service Profiles.
• Зниження кількості окремих NIC, HBA, кабелів та мережевих компонентів.
• Оптимізація для blade-серверів Cisco UCS B-Series.

Ідеально підходить для:

• Cisco UCS B-Series Blade Servers.
• Віртуалізації серверів.
• VMware ESXi та інших гіпервізорів.
• Конвергентних Ethernet / FCoE мереж.
• Дата-центрів.
• Хмарної інфраструктури.
• High Performance Computing (HPC).
• Серверних кластерів.
• Високонавантажених корпоративних систем.
• SAN та систем зберігання даних через FCoE.
• Інфраструктур із великою кількістю віртуальних мережевих інтерфейсів.

Cisco UCS VIC 1440 1 x 40GbE / 4 x 10GbE mLOM for B-Series M5/M6 (UCSB-MLOM-40G-04) — це високопродуктивний конвергентний мережевий адаптер для blade-серверів Cisco UCS, який поєднує Ethernet та FCoE, підтримує до 256 віртуальних інтерфейсів і забезпечує гнучке програмне керування мережевими ресурсами через Cisco UCS Manager. Завдяки підтримці 40GbE, VM-FEX, SR-IOV, RoCEv2 та апаратного прискорення мережевої віртуалізації адаптер оптимально підходить для дата-центрів, систем віртуалізації, хмарних платформ та високопродуктивних серверних середовищ.
