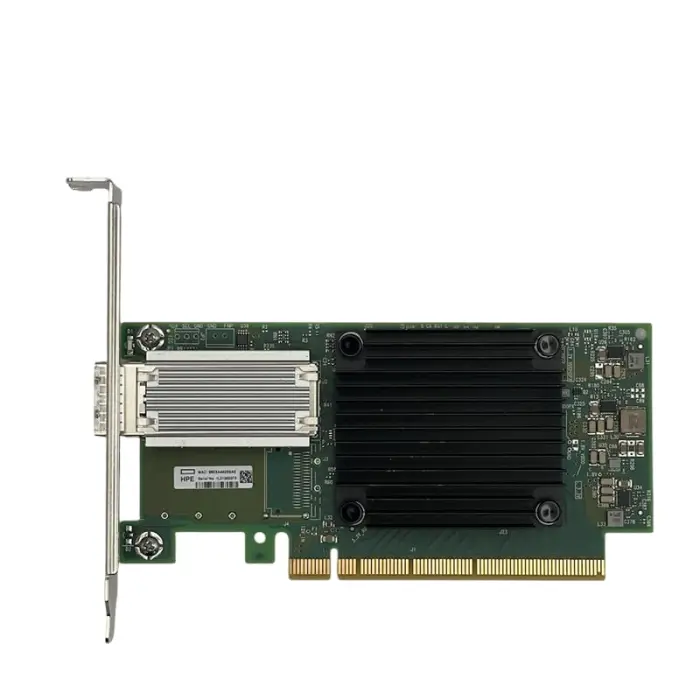

Мережева карта HPE NVIDIA Mellanox ConnectX-5 MCX515A-CCAT Single Port 1 x 100GbE QSFP28 PCIe (P31246-B21)

Опис HPE NVIDIA Mellanox ConnectX-5 MCX515A-CCAT Single Port 1 x 100GbE QSFP28 PCIe (P31246-B21)

Мережева карта HPE NVIDIA Mellanox ConnectX-5 MCX515A-CCAT Single Port 1 x 100GbE QSFP28 PCIe (P31246-B21) — це високопродуктивний серверний мережевий адаптер корпоративного класу, призначений для серверів HPE ProLiant, дата-центрів, систем віртуалізації, хмарної інфраструктури, високопродуктивних обчислень та систем зберігання даних. Карта оснащена одним портом QSFP28 та забезпечує швидкість мережевого з'єднання до 100 Гбіт/с.

Адаптер належить до сімейства NVIDIA Mellanox ConnectX-5 та виконаний у стандартному серверному форматі Stand-up PCIe. Модель MCX515A-CCAT використовує високошвидкісний системний інтерфейс PCI Express 3.0 x16 зі швидкістю до 8 GT/s на лінію, що забезпечує достатню пропускну здатність для повноцінної роботи мережевого порту на швидкості до 100GbE.

Порт QSFP28 підтримує мережеві швидкості 1GbE, 10GbE, 25GbE, 40GbE, 50GbE та 100GbE залежно від використовуваного трансивера, кабелю та конфігурації мережевого обладнання. Адаптер підтримує RDMA over Converged Ethernet (RoCE), SR-IOV, DPDK, RSS та апаратне прискорення тунельного трафіку, що робить його ефективним рішенням для високонавантажених серверних, віртуалізованих та програмно-визначених мережевих середовищ.

Основні характеристики:

• Виробник: HPE / NVIDIA Mellanox
• Серія: NVIDIA Mellanox ConnectX-5
• Модель: MCX515A-CCAT
• HPE Product Number: P31246-B21
• Пов'язаний HPE SKU: P31246-H21
• Тип: серверний мережевий адаптер
• Форм-фактор: Stand-up PCIe Adapter
• Форм-фактор плати: Low Profile
• Кронштейн: Low Profile / Full Height залежно від комплектації
• Системний інтерфейс: PCI Express 3.0 x16
• Швидкість PCIe: до 8 GT/s на лінію
• Кількість портів: 1
• Тип роз'єму: QSFP28
• Ethernet: 1 x 100GbE
• Підтримувані швидкості: 1GbE / 10GbE / 25GbE / 40GbE / 50GbE / 100GbE
• Максимальна швидкість порту: до 100 Гбіт/с
• Максимальна мережева пропускна здатність: до 100 Гбіт/с
• Тип підключення: QSFP28 оптичні трансивери, DAC та AOC-кабелі
• RDMA: RoCE / RoCEv2
• SR-IOV: підтримується, до 127 Virtual Functions на порт у HPE firmware
• DPDK: підтримується
• Receive Side Scaling (RSS): підтримується
• Traffic Steering: апаратне керування мережевими потоками
• Quality of Service: підтримується
• Data Center Bridging: підтримується
• IPv4 / IPv6: підтримуються
• Типове енергоспоживання: близько 14.2 Вт з пасивним кабелем
• Максимальне енергоспоживання: до 19.7 Вт залежно від типу підключеного кабелю або трансивера
• Робоча температура: від 0°C до 55°C
• Призначення: сервери HPE ProLiant / дата-центри / віртуалізація / HPC / системи зберігання даних / хмарна інфраструктура

Підтримувані технології:

• RDMA over Converged Ethernet (RoCE / RoCEv2)
• Single Root I/O Virtualization (SR-IOV)
• Data Plane Development Kit (DPDK)
• Receive Side Scaling (RSS)
• Hardware Traffic Steering
• Quality of Service (QoS)
• Data Center Bridging (DCB)
• Priority Flow Control (PFC)
• Enhanced Transmission Selection (ETS)
• VXLAN Hardware Offload
• NVGRE Hardware Offload
• GENEVE Hardware Offload
• TCP/IP Hardware Offload
• TCP Segmentation Offload (TSO)
• Large Send Offload (LSO)
• Checksum Offload
• VLAN Tagging / Offload
• Апаратне прискорення мережевого трафіку
• Апаратне прискорення серверної віртуалізації

Сумісність:

Серед серверних платформ HPE, для яких підтверджена підтримка адаптера P31246-B21:

• HPE ProLiant DL325 Gen10 Plus
• HPE ProLiant DL325 Gen10 Plus v2
• HPE ProLiant DL345 Gen10 Plus
• HPE ProLiant DL360 Gen10 Plus
• HPE ProLiant DL365 Gen10 Plus
• HPE ProLiant DL380 Gen10 Plus
• HPE ProLiant DL385 Gen10 Plus
• HPE ProLiant DL385 Gen10 Plus v2
• HPE ProLiant DL320 Gen11
• Інші сумісні серверні платформи HPE відповідно до QuickSpecs конкретної моделі

Сумісність залежить від конкретної конфігурації сервера, встановленого PCIe riser, наявності повноцінного PCIe x16 слота, типу кронштейна, системи охолодження та версії системної прошивки. P31246-B21 є стандартною Stand-up PCIe картою та не належить до форм-фактора OCP NIC 3.0.

Через високу швидкість та енергоспоживання адаптера для деяких серверів HPE можуть бути передбачені додаткові вимоги до системи охолодження, типу райзера, номера PCIe-слота та максимальної температури навколишнього середовища. Наприклад, для HPE ProLiant DL360 Gen10 Plus HPE вимагає High Performance Fan Kit.

Переваги:

• Один високошвидкісний порт QSFP28 зі швидкістю до 100 Гбіт/с.
• Підтримка швидкостей 1GbE, 10GbE, 25GbE, 40GbE, 50GbE та 100GbE.
• Високошвидкісний системний інтерфейс PCI Express 3.0 x16.
• Продуктивна архітектура NVIDIA Mellanox ConnectX-5.
• Підтримка RoCE / RoCEv2 для RDMA-мереж із низькими затримками.
• Підтримка SR-IOV для серверної віртуалізації.
• Підтримка DPDK для високопродуктивної обробки мережевих пакетів.
• Апаратне прискорення VXLAN, NVGRE та GENEVE.
• Підтримка Data Center Bridging та Priority Flow Control.
• Апаратне керування мережевими потоками.
• Підтримка QSFP28 оптичних трансиверів, DAC та AOC-кабелів.
• Компактний Low Profile дизайн плати.
• Оптимізація для серверів HPE ProLiant та високонавантажених дата-центрів.

Ідеально підходить для:

• Серверів HPE ProLiant.
• Високошвидкісних корпоративних мереж 100GbE.
• Дата-центрів.
• Систем віртуалізації.
• Хмарної інфраструктури.
• High Performance Computing (HPC).
• Високопродуктивних серверних кластерів.
• Систем зберігання даних.
• RDMA-мереж.
• Серверів баз даних.
• Систем резервного копіювання.
• Програмно-визначених мереж та сховищ.
• Високонавантаженої серверної інфраструктури.

HPE NVIDIA Mellanox ConnectX-5 MCX515A-CCAT Single Port 1 x 100GbE QSFP28 PCIe (P31246-B21) — це високопродуктивний серверний мережевий адаптер із портом QSFP28 та швидкістю до 100 Гбіт/с. Архітектура NVIDIA Mellanox ConnectX-5, системний інтерфейс PCI Express 3.0 x16, підтримка RoCE, SR-IOV, DPDK та апаратного прискорення мережевого трафіку роблять карту відмінним рішенням для серверів HPE ProLiant, дата-центрів, систем віртуалізації, високопродуктивних обчислень та систем зберігання даних.
