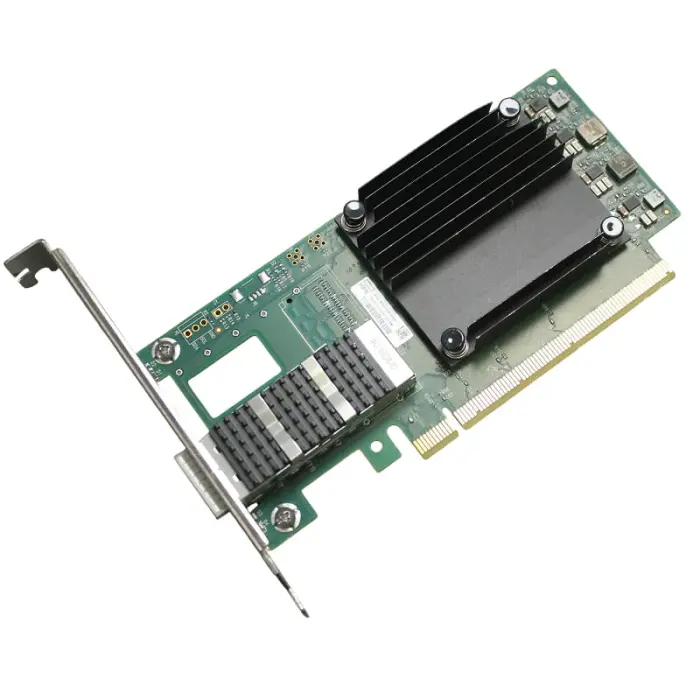

Мережева карта HPE NVIDIA Mellanox ConnectX-6 Dx MCX623105AS-VDAT Single Port 1 x 200GbE QSFP56 PCIe (P10180-B21)

Опис Мережева карта HPE NVIDIA Mellanox ConnectX-6 Dx MCX623105AS-VDAT Single Port 1 x 200GbE QSFP56 PC

Мережева карта HPE NVIDIA Mellanox ConnectX-6 Dx MCX623105AS-VDAT Single Port 1 x 200GbE QSFP56 PCIe (P10180-B21) — це високопродуктивний серверний мережевий адаптер корпоративного класу, призначений для серверів HPE ProLiant, дата-центрів, систем віртуалізації, хмарної інфраструктури, високопродуктивних обчислень та систем зберігання даних. Карта оснащена одним високошвидкісним портом QSFP56 та забезпечує мережеву пропускну здатність до 200 Гбіт/с.

Адаптер належить до сімейства NVIDIA Mellanox ConnectX-6 Dx та виконаний у стандартному серверному форматі Stand-up PCIe. Модель MCX623105AS-VDAT використовує високошвидкісний системний інтерфейс PCI Express 4.0 x16 зі швидкістю до 16 GT/s на лінію, що забезпечує необхідну пропускну здатність для повноцінної роботи мережевого порту на швидкості до 200GbE.

Порт QSFP56 підтримує мережеві швидкості 1GbE, 10GbE, 25GbE, 40GbE, 50GbE, 100GbE та 200GbE залежно від використовуваного трансивера, DAC/AOC-кабелю та конфігурації мережевого обладнання. Адаптер підтримує RDMA over Converged Ethernet (RoCE v1/v2), SR-IOV, DPDK, RSS, VMware NetQueue, Microsoft VMQ та апаратне прискорення тунельного трафіку VXLAN, NVGRE і GENEVE, що робить його ефективним рішенням для високонавантажених серверних, віртуалізованих та програмно-визначених мережевих середовищ.

Основні характеристики:

• Виробник: HPE / NVIDIA Mellanox
• Серія: NVIDIA Mellanox ConnectX-6 Dx
• Модель: MCX623105AS-VDAT
• HPE Product Number: P10180-B21
• HPE Spare Part Number: P10178-001
• NVIDIA OPN: 900-9X6AG-0038-ST0
• Тип: серверний мережевий адаптер
• Форм-фактор: Stand-up PCIe Adapter
• Розміри плати: 142 x 68.9 мм
• Кронштейн: Tall / Full Height
• Системний інтерфейс: PCI Express 4.0 x16
• Сумісність PCIe: PCIe Gen4 / Gen3 / Gen2 / Gen1
• Швидкість PCIe Gen4: до 16 GT/s на лінію
• Кількість портів: 1
• Тип роз'єму: QSFP56
• Ethernet: 1 x 200GbE
• Підтримувані швидкості: 1GbE / 10GbE / 25GbE / 40GbE / 50GbE / 100GbE / 200GbE
• Максимальна швидкість порту: до 200 Гбіт/с
• Максимальна мережева пропускна здатність: до 200 Гбіт/с
• Тип підключення: QSFP56 оптичні трансивери, DAC та AOC-кабелі відповідної специфікації
• RDMA: RoCE v1 / RoCE v2
• SR-IOV: підтримується, до 512 Virtual Functions
• DPDK: підтримується
• Receive Side Scaling (RSS): підтримується
• VMware NetQueue: підтримується
• Microsoft Virtual Machine Queue (VMQ): підтримується
• UEFI PXE Boot: підтримується
• Legacy BIOS PXE Boot: підтримується
• iSCSI Remote Boot: підтримується через UEFI
• IPv4 / IPv6: підтримуються
• Tunnel Offload: VXLAN / NVGRE / GENEVE
• Hardware Root of Trust: підтримується
• Authenticated Firmware Updates: підтримуються
• Secure Boot: підтримується
• Crypto: не підтримується у версії MCX623105AS-VDAT (No Crypto)
• Audit Log: підтримується
• Типове енергоспоживання за специфікацією HPE: близько 13 Вт
• Максимальне енергоспоживання за специфікацією HPE: до 18.4 Вт
• Робоча температура адаптера: від 0°C до 55°C
• Призначення: сервери HPE ProLiant / дата-центри / віртуалізація / HPC / хмарна інфраструктура / системи зберігання даних

Підтримувані технології:

• RDMA over Converged Ethernet (RoCE v1 / RoCE v2)
• Single Root I/O Virtualization (SR-IOV)
• До 512 SR-IOV Virtual Functions
• Data Plane Development Kit (DPDK)
• Receive Side Scaling (RSS)
• VMware NetQueue
• Microsoft Virtual Machine Queue (VMQ)
• Hardware Traffic Steering
• Quality of Service (QoS)
• Data Center Bridging (DCB)
• Priority Flow Control (PFC)
• Enhanced Transmission Selection (ETS)
• VXLAN Hardware Offload
• NVGRE Hardware Offload
• GENEVE Hardware Offload
• TCP/IP Hardware Offload
• TCP Segmentation Offload (TSO)
• Large Send Offload (LSO)
• Checksum Offload
• VLAN Tagging / Offload
• UEFI PXE Network Boot
• Legacy BIOS PXE Network Boot
• iSCSI Remote Boot
• Secure Boot
• Hardware Root of Trust
• Authenticated Firmware Updates
• Апаратне прискорення мережевого трафіку
• Апаратне прискорення серверної віртуалізації

Сумісність:

Серед серверних платформ HPE, для яких підтверджена підтримка адаптера P10180-B21:

• HPE ProLiant DL325 Gen10 Plus
• HPE ProLiant DL325 Gen10 Plus v2
• HPE ProLiant DL360 Gen10 Plus
• HPE ProLiant DL365 Gen10 Plus
• HPE ProLiant DL380 Gen10 Plus
• HPE ProLiant DL385 Gen10 Plus
• HPE ProLiant DL385 Gen10 Plus v2
• HPE ProLiant DL320 Gen11
• HPE ProLiant DL325 Gen11
• HPE ProLiant DL345 Gen11
• HPE ProLiant DL360 Gen11
• HPE ProLiant DL380 Gen11
• HPE ProLiant DL385 Gen11
• Інші сумісні серверні платформи HPE відповідно до QuickSpecs конкретної моделі

Сумісність залежить від конкретної конфігурації сервера, встановленого PCIe riser, доступного PCIe x16 слота, системи охолодження, конфігурації накопичувачів та версії системної прошивки. P10180-B21 є стандартною Stand-up PCIe картою та не належить до форм-фактора OCP NIC 3.0.

Через високу швидкість адаптера для окремих серверних конфігурацій HPE передбачає додаткові вимоги до охолодження та розташування карти. Наприклад, HPE ProLiant DL360 Gen10 Plus потребує High Performance Fan Kit (P26477-B21) та має обмеження максимальної температури повітря на вході до 30°C при використанні P10180-B21. Для інших платформ необхідно керуватися QuickSpecs конкретної моделі сервера.

Для роботи на максимальній швидкості 200GbE необхідно використовувати сумісний QSFP56 трансивер або DAC/AOC-кабель та мережеве обладнання з підтримкою 200GbE. Трансивери та кабелі зазвичай постачаються окремо.

Переваги:

• Один високошвидкісний порт QSFP56 зі швидкістю до 200 Гбіт/с.
• Сумарна мережева пропускна здатність до 200 Гбіт/с.
• Підтримка швидкостей 1GbE, 10GbE, 25GbE, 40GbE, 50GbE, 100GbE та 200GbE.
• Продуктивна архітектура NVIDIA Mellanox ConnectX-6 Dx.
• Високошвидкісний системний інтерфейс PCI Express 4.0 x16.
• Підтримка RoCE v1 та RoCE v2 для RDMA-мереж із низькими затримками.
• Підтримка SR-IOV до 512 Virtual Functions.
• Підтримка DPDK для високопродуктивної обробки мережевих пакетів.
• Апаратне прискорення VXLAN, NVGRE та GENEVE.
• Підтримка RSS, VMware NetQueue та Microsoft VMQ.
• Підтримка Data Center Bridging та Priority Flow Control.
• Hardware Root of Trust та Secure Boot для підвищеного захисту прошивки.
• Підтримка QSFP56 оптичних трансиверів, DAC та AOC-кабелів.
• Висока продуктивність для мереж із великим обсягом трафіку та низькими затримками.
• Оптимізація для серверів HPE ProLiant та високонавантажених дата-центрів.

Ідеально підходить для:

• Серверів HPE ProLiant.
• Високошвидкісних корпоративних мереж 200GbE.
• Дата-центрів.
• Систем віртуалізації.
• Хмарної інфраструктури.
• High Performance Computing (HPC).
• Високопродуктивних серверних кластерів.
• Систем зберігання даних.
• RDMA-мереж.
• NVMe over Fabrics.
• Серверів баз даних.
• Систем резервного копіювання.
• Програмно-визначених мереж та сховищ.
• Високонавантаженої серверної інфраструктури.

HPE NVIDIA Mellanox ConnectX-6 Dx MCX623105AS-VDAT Single Port 1 x 200GbE QSFP56 PCIe (P10180-B21) — це високопродуктивний серверний мережевий адаптер з одним портом QSFP56 та швидкістю до 200 Гбіт/с. Архітектура NVIDIA Mellanox ConnectX-6 Dx, системний інтерфейс PCI Express 4.0 x16, підтримка RoCE, SR-IOV, DPDK, Secure Boot, Hardware Root of Trust та апаратного прискорення мережевого трафіку роблять карту відмінним рішенням для серверів HPE ProLiant, дата-центрів, систем віртуалізації, HPC, хмарної інфраструктури та високошвидкісних систем зберігання даних.
