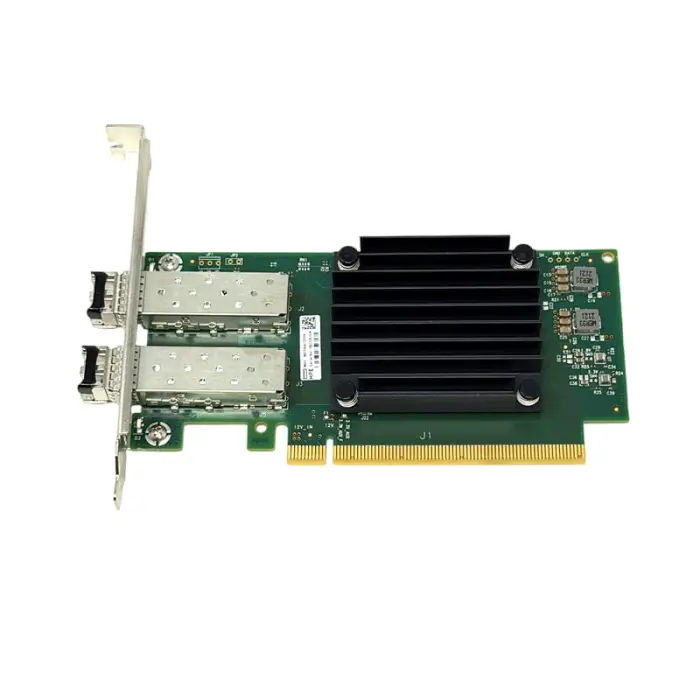

Мережева карта HPE NVIDIA Mellanox ConnectX-5 MCX512F-ACHT Dual Port 2 x 10/25GbE SFP28 PCIe (P13188-B21)

Опис Мережева карта HPE NVIDIA Mellanox ConnectX-5 MCX512F-ACHT Dual Port 2 x 10/25GbE SFP28 PCIe (P13188

Мережева карта HPE NVIDIA Mellanox ConnectX-5 MCX512F-ACHT Dual Port 2 x 10/25GbE SFP28 PCIe (P13188-B21) — це високопродуктивний серверний мережевий адаптер корпоративного класу, призначений для серверів HPE ProLiant, дата-центрів, систем віртуалізації, хмарної інфраструктури, високопродуктивних обчислень та систем зберігання даних. Карта оснащена двома портами SFP28 із підтримкою швидкостей 1GbE, 10GbE та 25GbE і забезпечує сумарну мережеву пропускну здатність до 50 Гбіт/с.

Адаптер належить до сімейства NVIDIA Mellanox ConnectX-5 та виконаний у стандартному серверному форматі Stand-up PCIe. Модель MCX512F-ACHT використовує високошвидкісний системний інтерфейс PCI Express 3.0 x16 зі швидкістю до 8 GT/s на лінію. Це забезпечує достатню пропускну здатність для одночасної роботи двох мережевих портів на швидкості до 25 Гбіт/с.

Два незалежні порти SFP28 дозволяють організувати резервування мережевих підключень, агрегацію каналів та розподіл трафіку між сервісами й віртуальними машинами. NVIDIA Mellanox ConnectX-5 підтримує технології RDMA over Converged Ethernet (RoCE), SR-IOV, DPDK, апаратне прискорення мережевої віртуалізації та тунельного трафіку VXLAN, NVGRE і GENEVE, що робить адаптер ефективним рішенням для високонавантажених серверних середовищ.

Основні характеристики:

• Виробник: HPE / NVIDIA Mellanox
• Серія: NVIDIA Mellanox ConnectX-5
• Модель: MCX512F-ACHT
• HPE Product Number: P13188-B21
• HPE Spare Part Number: P16004-001
• Тип: серверний мережевий адаптер
• Форм-фактор: Stand-up PCIe Adapter
• Форм-фактор плати: Low Profile
• Кронштейн: Low Profile / Full Height залежно від комплектації
• Системний інтерфейс: PCI Express 3.0 x16
• Швидкість PCIe: до 8 GT/s на лінію
• Кількість портів: 2
• Тип роз'ємів: SFP28
• Ethernet: 2 x 10/25GbE
• Підтримувані швидкості: 1GbE / 10GbE / 25GbE
• Максимальна швидкість одного порту: до 25 Гбіт/с
• Сумарна мережева пропускна здатність: до 50 Гбіт/с
• Мережеві стандарти: 1 Gigabit Ethernet / 10 Gigabit Ethernet / 25 Gigabit Ethernet
• Тип підключення: SFP28 / SFP+ оптичні модулі та сумісні DAC/AOC-кабелі
• RDMA: RoCE v1 / RoCE v2
• SR-IOV: підтримується
• DPDK: підтримується
• Receive Side Scaling (RSS): підтримується
• Host Management: підтримується
• UEFI: підтримується
• PXE Network Boot: підтримується
• IPv4 / IPv6: підтримуються
• Типове енергоспоживання: близько 12.7 Вт з пасивним кабелем
• Максимальне енергоспоживання: до 18.5 Вт залежно від типу підключення
• Робоча температура: від 0°C до 55°C
• Призначення: сервери HPE ProLiant / дата-центри / віртуалізація / хмарна інфраструктура / HPC / системи зберігання даних

Підтримувані технології:

• RDMA over Converged Ethernet (RoCE v1 / RoCE v2)
• Single Root I/O Virtualization (SR-IOV)
• Data Plane Development Kit (DPDK)
• Receive Side Scaling (RSS)
• Hardware Traffic Steering
• Quality of Service (QoS)
• Data Center Bridging (DCB)
• Priority Flow Control (PFC)
• VXLAN Hardware Offload
• NVGRE Hardware Offload
• GENEVE Hardware Offload
• TCP/IP Hardware Offload
• TCP Segmentation Offload (TSO)
• Large Send Offload (LSO)
• Checksum Offload
• VLAN Tagging / Offload
• UEFI Network Boot
• PXE Network Boot
• Апаратне прискорення мережевого трафіку
• Апаратне прискорення серверної віртуалізації

Сумісність:

Серед серверних платформ HPE, для яких підтверджена підтримка адаптера P13188-B21:

• HPE ProLiant DL360 Gen10 Plus
• HPE ProLiant DL380 Gen10 Plus
• HPE ProLiant DL385 Gen10 Plus
• HPE ProLiant DL360 Gen11
• HPE ProLiant DL380 Gen11
• Інші сумісні серверні платформи HPE відповідно до QuickSpecs конкретної моделі

Сумісність залежить від конкретної конфігурації сервера, встановленого PCIe riser, наявності відповідного PCIe-слота, типу кронштейна, системи охолодження та версії системної прошивки. P13188-B21 є стандартною Stand-up PCIe картою та не належить до форм-фактора OCP NIC 3.0.

Для серверів HPE ProLiant Gen11 адаптер P13188-B21 офіційно кваліфікований HPE для моделей DL360 Gen11 та DL380 Gen11. OCP 3.0 адаптер на базі сімейства ConnectX-5 представлений окремою моделлю MCX562A-ACAI з Part Number P10112-B21.

Переваги:

• Два високошвидкісні порти SFP28.
• Підтримка мереж 1GbE, 10GbE та 25GbE.
• Швидкість до 25 Гбіт/с на кожен мережевий порт.
• Сумарна мережева пропускна здатність до 50 Гбіт/с.
• Продуктивна архітектура NVIDIA Mellanox ConnectX-5.
• Системний інтерфейс PCI Express 3.0 x16.
• Підтримка RoCE v1 та RoCE v2 для RDMA-мереж із низькими затримками.
• Підтримка SR-IOV для ефективної серверної віртуалізації.
• Підтримка DPDK для високопродуктивної обробки мережевих пакетів.
• Апаратне прискорення VXLAN, NVGRE та GENEVE.
• Підтримка апаратного керування мережевими потоками.
• Можливість організації резервування та агрегації мережевих каналів.
• Підтримка SFP28/SFP+ оптичних модулів та DAC/AOC-кабелів.
• Оптимізація для серверів HPE ProLiant та високонавантажених дата-центрів.

Ідеально підходить для:

• Серверів HPE ProLiant.
• Високошвидкісних корпоративних мереж 10/25GbE.
• Систем віртуалізації.
• Хмарної інфраструктури.
• Дата-центрів.
• Високопродуктивних серверних кластерів.
• High Performance Computing (HPC).
• Систем зберігання даних.
• RDMA-мереж.
• Серверів баз даних.
• Систем резервного копіювання.
• Програмно-визначених мереж.
• Високонавантаженої серверної інфраструктури.

HPE NVIDIA Mellanox ConnectX-5 MCX512F-ACHT Dual Port 2 x 10/25GbE SFP28 PCIe (P13188-B21) — це продуктивний серверний мережевий адаптер із двома портами SFP28 зі швидкістю до 25 Гбіт/с кожен. Архітектура NVIDIA Mellanox ConnectX-5, системний інтерфейс PCI Express 3.0 x16, підтримка RoCE, SR-IOV, DPDK та апаратного прискорення мережевого трафіку роблять карту відмінним рішенням для серверів HPE ProLiant, систем віртуалізації, дата-центрів, хмарної інфраструктури та високошвидкісних систем зберігання даних.
