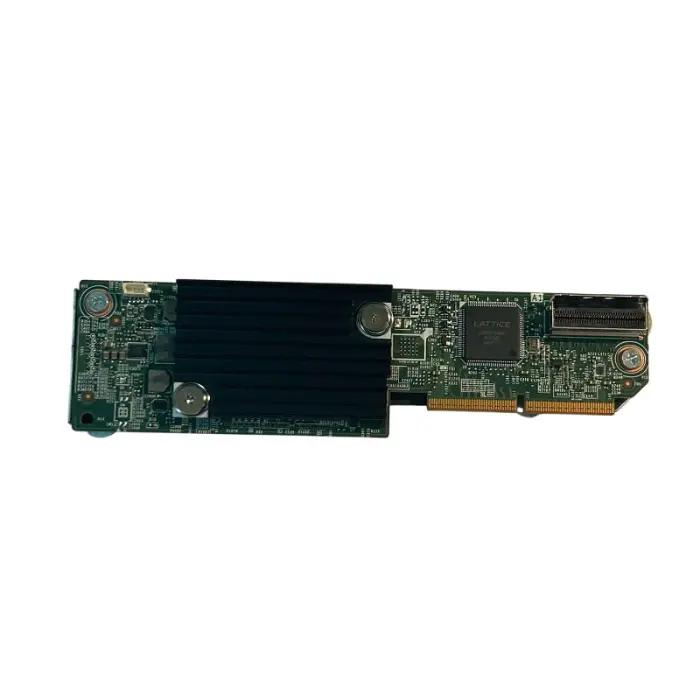

Контролер HBA Dell HBA350i MX 12Gb/s SAS (MPWC5 / 350X1 / TWJH9 / W17ND)

Опис HBA Dell HBA350i MX 12Gb/s SAS (MPWC5 / 350X1 / TWJH9)

HBA Dell HBA350i MX 12Gb/s SAS (MPWC5 / 350X1 / 0350X1 / TWJH9 / W17ND) — це високопродуктивний внутрішній HBA-контролер без апаратного RAID, призначений для blade-серверів Dell PowerEdge MX. Контролер забезпечує прямий доступ операційної системи до підключених SAS і SATA накопичувачів та підходить для використання з програмним RAID, ZFS, Storage Spaces та іншими програмно-визначуваними системами зберігання даних.

Модель Dell HBA350i MX побудована на контролері LSI Fusion-MPT SAS3808, використовує високошвидкісний інтерфейс PCI Express 4.0 x8 та підтримує до 8 внутрішніх SAS/SATA накопичувачів без використання SAS-expander. На відміну від RAID-контролерів PERC, HBA350i MX не має апаратного RAID і кеш-пам'яті, передаючи накопичувачі безпосередньо операційній системі.

Основні характеристики:

• Виробник: Dell
• Модель: HBA350i MX
• Part Number: MPWC5 / 350X1 / 0350X1 / TWJH9 / W17ND
• Тип пристрою: HBA (Host Bus Adapter)
• Тип підключення: Internal SAS / SATA
• Форм-фактор: внутрішній модуль Dell PowerEdge MX
• Інтерфейс підключення до сервера: PCI Express 4.0 x8
• Контролер: LSI Fusion-MPT 12G SAS3808
• Інтерфейс накопичувачів: SAS 12Gb/s / SATA 6Gb/s
• Кількість SAS-ліній: 8 внутрішніх ліній
• Внутрішній порт: 1 x SAS connector (8 ліній)
• Максимальна кількість накопичувачів без SAS-expander: до 8
• Підтримувані накопичувачі: SAS HDD/SSD та SATA HDD/SSD
• Підтримка RAID: відсутня
• Рівні RAID: не підтримуються
• Режим роботи: Non-RAID / HBA
• Кеш-пам'ять: відсутня
• Підтримка завантаження ОС: так
• Queue Depth: до 8320 команд
• Призначення: внутрішня дискова підсистема серверів Dell PowerEdge MX

Переваги Dell HBA350i MX:

• Висока пропускна здатність: підтримка SAS зі швидкістю до 12Gb/s та SATA до 6Gb/s.
• Сучасний системний інтерфейс: підключення через PCIe 4.0 x8.
• До 8 накопичувачів: підтримка до восьми SAS/SATA дисків без використання SAS-expander.
• Без апаратного RAID: операційна система отримує прямий доступ до фізичних накопичувачів.
• Підтримка програмного RAID: підходить для ZFS, Storage Spaces та інших програмних систем керування накопичувачами.
• Boot Support: контролер може використовуватися для завантажувальних накопичувачів.
• Підтримка SAS і SATA: дозволяє використовувати серверні HDD та SSD різних типів.
• Інтеграція з PowerEdge MX: спеціально розроблений для внутрішньої дискової підсистеми blade-серверів Dell PowerEdge MX.

Сумісність з Dell PowerEdge 15-го покоління:

• Dell PowerEdge MX750c

Сумісність з Dell PowerEdge 16-го покоління:

• Dell PowerEdge MX760c

Підтримувані конфігурації накопичувачів:

• До 6 x 2.5" SAS/SATA накопичувачів у Dell PowerEdge MX750c
• До 6 x 2.5" SAS/SATA накопичувачів у Dell PowerEdge MX760c
• До 4 x 2.5" SAS/SATA накопичувачів у відповідних Universal Backplane конфігураціях
• Технічно контролер підтримує до 8 SAS/SATA пристроїв без SAS-expander

Фактична кількість підключених накопичувачів залежить від конфігурації дискового backplane конкретного сервера. HBA350i MX не підтримує апаратні RAID-масиви та використовується як Non-RAID HBA-контролер. Для створення RAID необхідно використовувати програмні засоби операційної системи або RAID-контролер Dell PERC.

Dell HBA350i MX — оптимальне рішення для серверів Dell PowerEdge MX, де потрібне надійне та високошвидкісне пряме підключення SAS/SATA накопичувачів без використання апаратного RAID. Інтерфейс PCIe 4.0 x8, підтримка SAS 12Gb/s, до 8 фізичних дисків та можливість завантаження операційної системи роблять HBA350i MX зручним контролером для програмно-визначуваних систем зберігання даних, ZFS, програмного RAID та корпоративних серверних конфігурацій.
