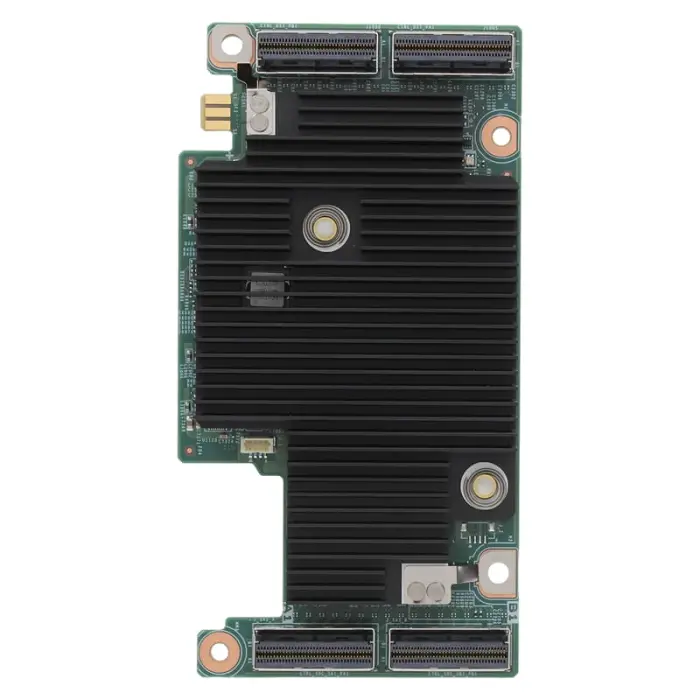

Контролер HBA Dell HBA465i Front 24Gb/s SAS/SATA No Cache Front Raid Controller (T83GR / MXXXH)

Опис HBA Dell HBA465i Front 24Gb/s SAS/SATA No Cache Front Raid Controller (T83GR / MXXXH)

HBA Dell HBA465i Front 24Gb/s SAS (T83GR / 0T83GR / MXXXH / 0MXXXH) — це високопродуктивний внутрішній HBA-контролер нового покоління без апаратного RAID, призначений для встановлення у фронтальний контролерний слот сумісних серверів Dell PowerEdge 16-го покоління. Контролер забезпечує прямий доступ операційної системи до SAS і SATA накопичувачів та підходить для високошвидкісних дискових підсистем, програмного RAID, ZFS, Storage Spaces та інших програмно-визначуваних систем зберігання даних.

Модель Dell HBA465i Front побудована на контролері SAS4016W Tri-Mode IOC, використовує системний інтерфейс PCI Express 4.0 x16 та має 16 внутрішніх SAS-ліній. Контролер підтримує SAS4 накопичувачі зі швидкістю лінка до 24Gb/s, SAS3 12Gb/s та SATA III 6Gb/s. Без використання SAS-expander HBA465i Front може напряму обслуговувати до 16 SAS/SATA накопичувачів.

Основні характеристики:

• Виробник: Dell
• Модель: HBA465i Front
• Part Number: T83GR / 0T83GR / MXXXH / 0MXXXH
• Тип пристрою: HBA (Host Bus Adapter)
• Тип підключення: Internal SAS / SATA
• Форм-фактор: Front Controller / внутрішній фронтальний модуль Dell PowerEdge
• Інтерфейс підключення до сервера: PCI Express 4.0 x16
• Контролер: SAS4016W Tri-Mode IOC
• Інтерфейс накопичувачів: SAS4 до 24Gb/s, SAS3 12Gb/s, SATA III 6Gb/s
• Фактична швидкість передачі SAS4: до 22.5Gb/s на лінію
• Кількість SAS-ліній: 16 внутрішніх ліній
• Внутрішні порти: 2 x SAS, по 8 ліній на порт
• Максимальна кількість накопичувачів без SAS-expander: до 16
• Максимальна кількість накопичувачів із SAS-expander: залежить від конфігурації та обмежень конкретного сервера
• Максимум контролера: до 240 SAS/SATA пристроїв
• Підтримувані накопичувачі: SAS HDD/SSD та SATA HDD/SSD
• Підтримка NVMe: немає
• Підтримка RAID: відсутня
• Рівні RAID: не підтримуються
• Режим роботи: Non-RAID / HBA
• Кеш-пам'ять: відсутня
• Підтримка завантаження ОС: так, тільки в режимі UEFI
• Queue Depth: до 8192 команд
• Підтримуваний розмір секторів: 512B / 512e / 4Kn
• Призначення: високошвидкісна внутрішня дискова підсистема серверів Dell PowerEdge

Переваги Dell HBA465i Front:

• Висока пропускна здатність: підтримка SAS4 зі швидкістю лінка до 24Gb/s.
• PCIe 4.0 x16: високошвидкісний 16-лінійний інтерфейс між контролером та серверною платформою.
• 16 внутрішніх SAS-ліній: можливість прямого підключення до 16 SAS/SATA накопичувачів без SAS-expander.
• Масштабованість: підтримка SAS-expander для збільшення кількості підключених накопичувачів у сумісних конфігураціях.
• Без апаратного RAID: операційна система отримує прямий доступ до фізичних накопичувачів.
• Підтримка програмного RAID: підходить для ZFS, Storage Spaces та інших програмних систем керування дисками.
• Підтримка різних поколінь SAS: сумісність із SAS 6Gb/s, SAS 12Gb/s та SAS4 24Gb/s накопичувачами.
• Підтримка SATA: можливість використання SATA HDD та SSD зі швидкістю до 6Gb/s.
• Boot Support: підтримується завантаження операційної системи в режимі UEFI.
• Front-формат: контролер не займає стандартний PCIe-слот як звичайна Adapter-версія та інтегрується у спеціальне посадкове місце сумісного сервера.

Сумісність з Dell PowerEdge 16-го покоління:

• Dell PowerEdge C6620
• Dell PowerEdge HS5610
• Dell PowerEdge HS5620
• Dell PowerEdge MX760c
• Dell PowerEdge R660
• Dell PowerEdge R660xs
• Dell PowerEdge R6615
• Dell PowerEdge R6625
• Dell PowerEdge R760
• Dell PowerEdge R760xa
• Dell PowerEdge R760xd
• Dell PowerEdge R760xs
• Dell PowerEdge R7615
• Dell PowerEdge R860
• Dell PowerEdge R960
• Dell PowerEdge T560
• Dell PowerEdge XR7620

Підтримувані конфігурації накопичувачів:

• До 16 x SAS/SATA накопичувачів без використання SAS-expander
• Підтримка SAS4 накопичувачів зі швидкістю лінка до 24Gb/s
• Підтримка SAS3 накопичувачів зі швидкістю до 12Gb/s
• Підтримка SATA III накопичувачів зі швидкістю до 6Gb/s
• При використанні SAS-expander кількість дисків залежить від можливостей конкретної платформи
• Максимальна адресована кількість контролером — до 240 SAS/SATA накопичувачів

Фактична кількість підключених накопичувачів залежить від конфігурації backplane, SAS-expander та конкретної моделі сервера. Dell HBA465i Front не підтримує апаратні RAID-масиви та використовується як Non-RAID HBA-контролер. Для створення RAID необхідно використовувати програмні засоби операційної системи або відповідний RAID-контролер Dell PERC.

Dell HBA465i Front — високопродуктивне рішення для сучасних серверів Dell PowerEdge, де потрібне пряме та швидке підключення SAS/SATA накопичувачів без використання апаратного RAID. Підтримка PCIe 4.0 x16, 16 внутрішніх SAS-ліній, SAS4 24Gb/s та до 16 дисків без SAS-expander роблять HBA465i Front оптимальним вибором для програмно-визначуваних сховищ, ZFS, програмного RAID та високонавантажених корпоративних систем зберігання даних.
