Опис Материнська плата SuperMicro X10DRi (eATX / 2 x LGA2011-3 / DDR4)

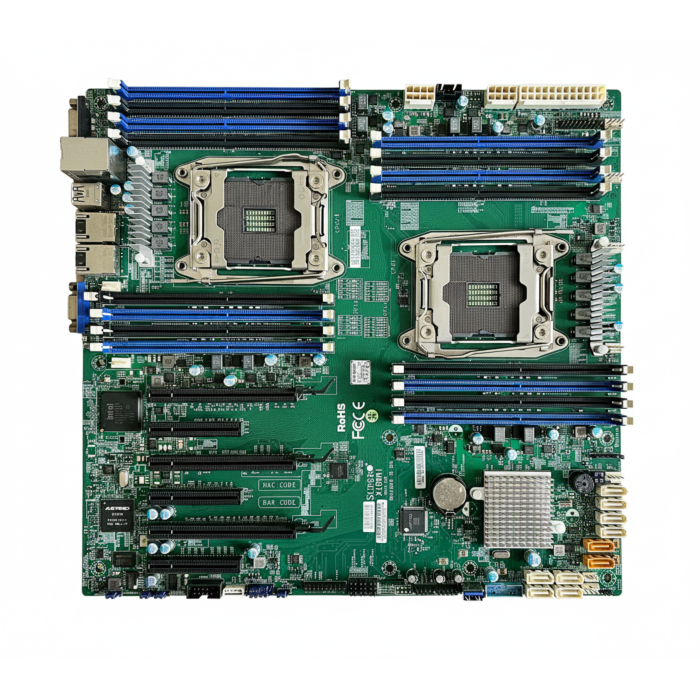

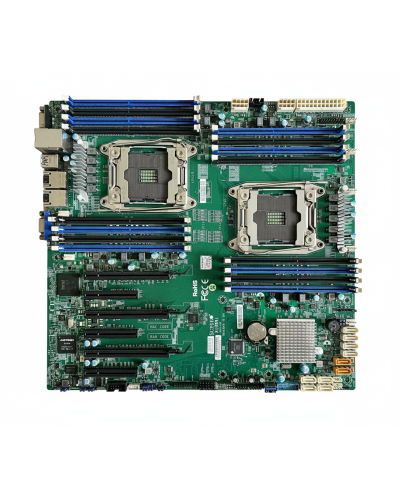

Материнська плата SuperMicro X10DRi

SuperMicro X10DRi — високопродуктивна двопроцесорна серверна материнська плата форм-фактора E-ATX, побудована на чіпсеті Intel C612. Вона спроектована для створення надійних серверних систем, корпоративних робочих станцій та потужних вузлів віртуалізації. Плата забезпечує виняткову обчислювальну здатність завдяки підтримці двох процесорів Intel Xeon сімейств E5-2600 v3/v4 та великого обсягу оперативної пам'яті DDR4 ECC, що робить її ідеальним вибором для центрів обробки даних, баз даних та систем зберігання даних (NAS/SAN).

Характеристики

• Форм-фактор: E-ATX (30.5 см x 33.0 см)
• Чіпсет: Intel C612
• Процесорний роз'єм: 2 x LGA 2011-3 (Socket R3)
• Тип пам'яті: DDR4 ECC LRDIMM / RDIMM
• Кількість слотів пам'яті: 16 слотів (4-канальна архітектура на процесор)
• Максимальний обсяг пам'яті: До 2 ТБ ECC LRDIMM / до 1 ТБ ECC RDIMM (частота до 2400 МГц)
• Слоти розширення: 3 x PCI-E 3.0 x16, 3 x PCI-E 3.0 x8
• Дискові контролери: 10 x SATA3 (6 Гбіт/с) від чіпсету (RAID 0, 1, 5, 10)
• Мережевий інтерфейс: Двопортовий Gigabit Ethernet (2 x RJ45 1 Гбіт/с) на базі Intel i350
• Керування (IPMI): IPMI 2.0 з підтримкою KVM-over-LAN та виділеним LAN-портом (ASPEED AST2400)
• Графіка: Вбудована графічна плата ASPEED AST2400 (VGA)
• Інтерфейси на задній панелі: 2 x USB 3.0, 2 x USB 2.0, 1 x COM-порт, 1 x VGA, 2 x RJ45 LAN, 1 x IPMI LAN

Сумісність

• Процесори: Двороз'ємна конфігурація підтримує процесори Intel Xeon сімейств E5-2600 v3 та E5-2600 v4. Робота процесорів покоління v4 вимагає оновлення BIOS до актуальної версії. Процесори минулих поколінь (E5-2600 v1/v2) апаратно не підтримуються.
• Оперативна пам'ять: Сумісна лише з регістровою серверною пам'яттю DDR4 ECC RDIMM/LRDIMM. Звичайна десктопна (не-ECC) та небуферизована (UDIMM) пам'ять не підтримується.
• Системи охолодження: Плата використовує серверний тип кріплення кулера Narrow ILM (прямокутне розташування отворів 56х94 мм). Стандартні процессорні кулери для настільних ПК з квадратним кріпленням (Square ILM) не підійдуть без спеціальних адаптерів.
• Корпуси та блоки живлення: Через збільшений розмір E-ATX плата вимагає сумісних серверних шасі (SuperMicro 2U-4U) або просторих корпусів формату Full-Tower. Для живлення необхідний блок живлення з двома 8-pin роз'ємами EPS (для живлення двох CPU).
