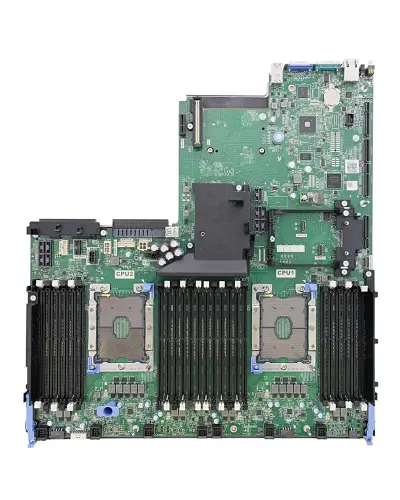

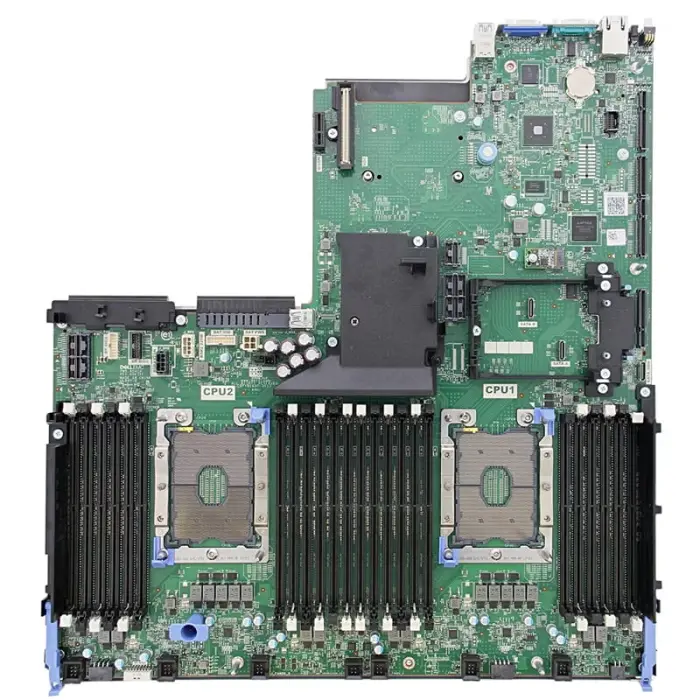

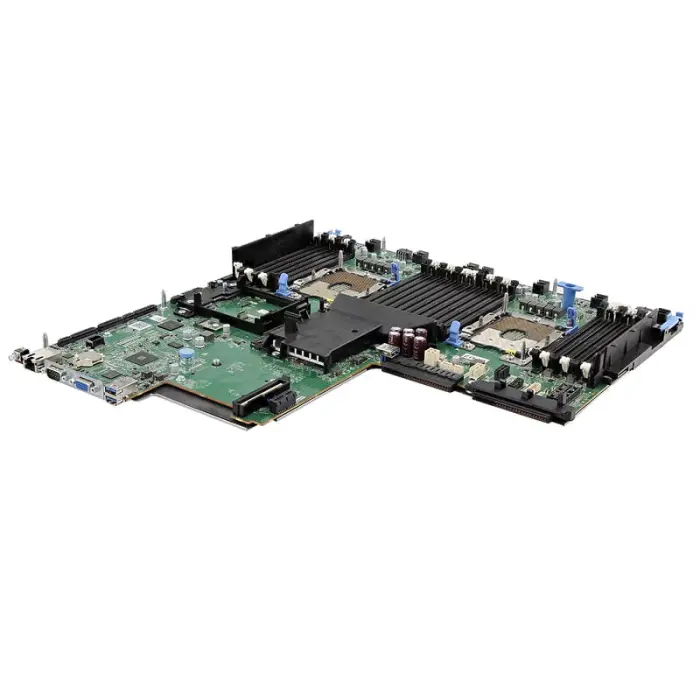

Материнська плата Dell R740 / R740XD (8D89F / 08D89F)

Материнська плата Dell R740 / R740XD (8D89F / 08D89F) — це оригінальна серверна системна плата для платформ Dell PowerEdge R740 та Dell PowerEdge R740XD. Вона призначена для побудови продуктивних 2U серверів із підтримкою двох процесорів Intel Xeon Scalable, великого обсягу оперативної пам’яті, гнучкої дискової підсистеми, апаратних RAID-контролерів, мережевих NDC-модулів та розширення через PCIe райзери.

Завдяки підтримці процесорів Intel Xeon Scalable 1-го та 2-го покоління, 24 слотів DIMM, системи віддаленого керування iDRAC9, Mini-PERC контролерів, BOSS-S1 та IDSDM, ця материнська плата підходить для віртуалізації, баз даних, корпоративних сервісів, файлових сховищ, обчислювальних задач та високонавантажених серверних конфігурацій.

Основні характеристики

• Бренд: Dell
• Сумісність: Dell PowerEdge R740 / R740XD
• Оригінальні партномери: 8D89F / 08D89F
• Тип пристрою: серверна материнська плата
• Чипсет: Intel C620, серія Intel Lewisburg
• Кількість сокетів: 2
• Тип сокета: FCLGA3647 / Socket P
• Підтримка процесорів: Intel Xeon Scalable 1-го та 2-го покоління
• Сумісні серії CPU: Intel Xeon Bronze, Silver, Gold, Platinum
• Максимальна кількість ядер: до 28 ядер на один процесор, до 56 ядер на плату
• Системна шина: UPI до 10.4 GT/s

Оперативна пам’ять

• Кількість слотів DIMM: 24
• Конфігурація пам’яті: по 12 слотів на кожен процесор
• Канали пам’яті: 6 каналів на процесор, до 2 модулів на канал
• Тип пам’яті: DDR4 ECC Registered RDIMM / Load Reduced LRDIMM
• Максимальна частота: до 2933 МГц, залежно від покоління процесора та модулів пам’яті
• Максимальний обсяг RDIMM: до 1.5 ТБ
• Максимальний обсяг LRDIMM: до 3 ТБ
• Максимальний обсяг з Intel Optane DC Persistent Memory: до 7.68 ТБ
• Підтримка NVDIMM-N: до 12 модулів, максимум до 192 ГБ

Слоти розширення та PCIe

• Шина розширення: PCIe Generation 3.0
• Тип розширення: через спеціальні райзери Riser 1, Riser 2, Riser 3
• Максимальна кількість слотів: до 8 слотів PCIe x8 / x16 залежно від конфігурації райзерів
• Слот 1: PCIe x8, низькопрофільний
• Слот 2: PCIe x16, повнорозмірний
• Слот 3: PCIe x8, низькопрофільний
• Слот 4: PCIe x8, низькопрофільний, під управлінням CPU2
• Слот 5: PCIe x16, повнорозмірний, під управлінням CPU2
• Слот 6: PCIe x8, низькопрофільний, під управлінням CPU2
• Слот 7: PCIe x8, низькопрофільний, під управлінням CPU2
• Слот 8: PCIe x16, повнорозмірний, під управлінням CPU2

Мережеві можливості та комунікація

• Вбудований мережевий інтерфейс: слот Network Daughter Card / NDC
• Підтримка NDC-конфігурацій: 4 x 1GbE, 2 x 10GbE + 2 x 1GbE, 4 x 10GbE або 2 x 25GbE
• Типи мережевих портів: SFP+ або Base-T залежно від встановленої NDC-карти
• Виділений порт керування: 1 x 1GbE для iDRAC9

Дискова підсистема та контролери

• Інтегрований контролер: програмний SATA RAID Intel embedded S140
• Слот під RAID-контролер: внутрішній Mini-PERC
• Підтримувані RAID-контролери: Dell PERC H330, H730P, H740P та інші сумісні Mini-PERC контролери
• IDSDM: внутрішній роз’єм для Internal Dual SD Module
• BOSS-S1: виділений конектор для Boot Optimized Storage Subsystem
• Підтримка BOSS-S1: до 2 x M.2 SATA SSD для завантажувальної підсистеми

Керування та безпека

• Система керування: iDRAC9 Enterprise / Express
• TPM: підтримка Trusted Platform Module 1.2 або 2.0
• Безпечне завантаження: підтримка Secure Boot
• Захист прошивки: підтримка криптографічно підписаної прошивки
• Server Lockdown: підтримка режиму блокування сервера

Живлення та охолодження

• Підтримка блоків живлення: до 2 гарячезамінних Hot-Plug PSU
• Потужність сумісних БЖ: від 495W до 2400W залежно від конфігурації сервера
• Клас ефективності БЖ: Platinum / Titanium залежно від встановленого блока живлення
• Підключення вентиляторів: роз’єми для 6 резервованих вентиляторів охолодження корпусу 2U

Порти та внутрішні конектори

• Задня панель: 2 x USB 3.0
• Відеовихід: 1 x VGA / D-Sub
• Серійний порт: 1 x COM / RS-232
• Керування: 1 x виділений порт iDRAC
• Внутрішній USB: USB 3.0 порт для встановлення внутрішнього ключа або накопичувача

Особливості

• Серверна платформа Dell PowerEdge: призначена для серверів R740 та R740XD формату 2U.
• Dual CPU: підтримка двох процесорів Intel Xeon Scalable для високої обчислювальної продуктивності.
• Великий обсяг RAM: до 3 ТБ DDR4 LRDIMM або до 7.68 ТБ у конфігураціях з Intel Optane DC Persistent Memory.
• Гнучке PCIe-розширення: підтримка до 8 слотів через райзери для GPU, RAID, HBA, мережевих адаптерів та інших карт розширення.
• Підтримка Mini-PERC: можливість встановлення апаратних RAID-контролерів Dell PERC.
• Окрема завантажувальна підсистема: підтримка BOSS-S1 з двома M.2 SATA SSD.
• Віддалене керування: iDRAC9 для моніторингу, діагностики та адміністрування сервера.
• Підтримка корпоративної безпеки: TPM, Secure Boot, підписана прошивка та Server Lockdown.

Материнська плата Dell R740 / R740XD (8D89F / 08D89F) — це надійна серверна системна плата для відновлення, ремонту або модернізації Dell PowerEdge R740 та R740XD, яка забезпечує підтримку двох процесорів Intel Xeon Scalable, великого обсягу оперативної пам’яті, гнучкого PCIe-розширення, сучасної дискової підсистеми та віддаленого керування iDRAC9.
