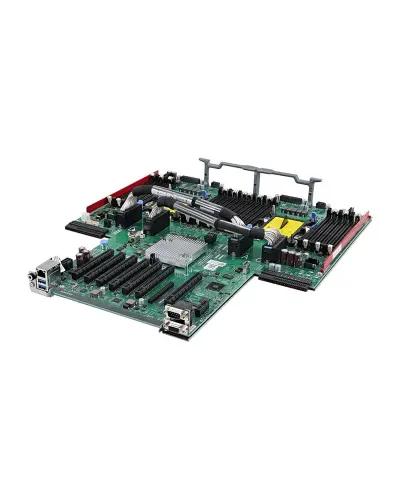

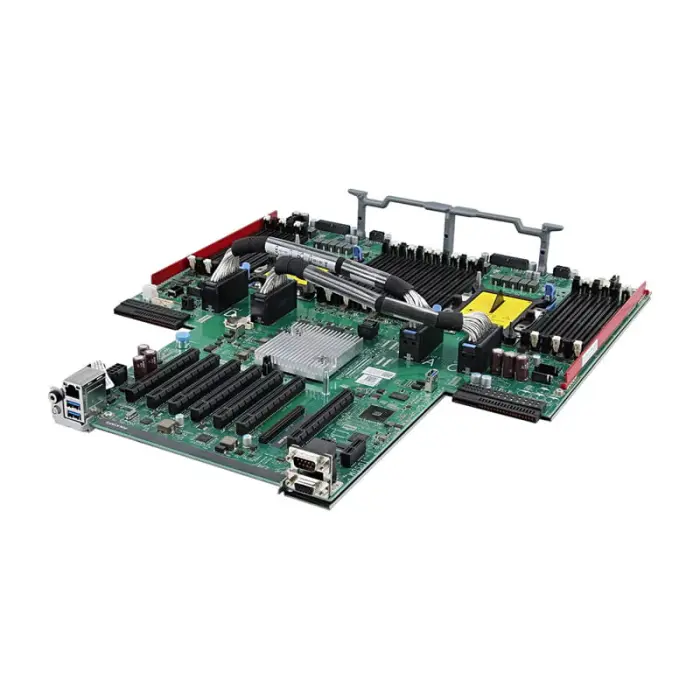

Материнська плата Dell R940 (D41HC / 0D41HC)

Материнська плата Dell R940 (D41HC / 0D41HC) — це оригінальна системна плата Dell, призначена для встановлення у сервер Dell PowerEdge R940. Вона є основою серверної платформи, забезпечує роботу процесорів Intel Xeon Scalable, оперативної пам’яті DDR4 ECC, райзерів PCIe, мережевих дочірніх плат NDC, контролерів зберігання даних, системи керування iDRAC та інших ключових компонентів сервера.

Плата D41HC використовується у високопродуктивних серверних конфігураціях Dell PowerEdge R940 та підтримує масштабування до 4-процесорної архітектури за допомогою модуля PEM. Завдяки великій кількості слотів пам’яті, підтримці PCIe Gen 3, модулів BOSS, NDC-карт та сучасних функцій безпеки ця системна плата підходить для віртуалізації, баз даних, ERP-систем, аналітики, SDS-рішень та інших корпоративних навантажень.

Основні характеристики:

• Бренд: Dell
• Тип пристрою: серверна материнська плата / system board
• Оригінальні партномери: D41HC / 0D41HC
• Сумісність: Dell PowerEdge R940
• Форм-фактор: пропрієтарний серверний форм-фактор Dell для корпусу PowerEdge R940 3U Rack
• Чипсет / платформа: Intel Xeon Scalable Server Platform
• Тип процесорного сокета: FCLGA3647 / Socket P
• Кількість сокетів на платі: 2
• Можливість розширення CPU: до 4 процесорів за допомогою Processor Expansion Module / PEM
• Підтримувані процесори: Intel Xeon Scalable 1-го та 2-го покоління
• Серії процесорів: Intel Xeon Bronze / Silver / Gold / Platinum
• Максимальна кількість ядер: до 28 ядер на процесор, до 112 ядер у 4-процесорній конфігурації
• Шина взаємозв’язку: Intel UPI / Ultra Path Interconnect

Оперативна пам’ять:

• Базова кількість слотів DIMM: 24 слоти на системній платі
• Максимальна кількість слотів DIMM: до 48 слотів із встановленим PEM
• Архітектура пам’яті: 6 каналів пам’яті на процесор, до 2 модулів на канал
• Тип пам’яті: DDR4 ECC Registered RDIMM / Load-Reduced LRDIMM
• Підтримувана швидкість: до 2933 MHz залежно від процесора та конфігурації пам’яті
• Максимальний об’єм RAM на системній платі: до 3TB
• Максимальний об’єм RAM з PEM: до 6TB
• Підтримка Intel Optane DC Persistent Memory: до 15.36TB у відповідній гібридній конфігурації

Слоти розширення та PCIe:

• Інтерфейс розширення: PCI Express 3.0
• Максимальна кількість слотів: до 13 слотів PCIe Gen 3 через райзер-карти
• Підтримка райзерів: так, залежно від конфігурації сервера
• Призначення PCIe-слотів: GPU, RAID/HBA-контролери, мережеві адаптери, карти зберігання даних та інші PCIe-пристрої

Мережеві можливості:

• Тип мережевої підсистеми: NDC / Network Daughter Card
• Фіксовані Ethernet-порти на платі: відсутні, мережа реалізується через змінну NDC-карту
• Можливі конфігурації NDC: 4 x 1GbE Base-T, 4 x 10GbE Base-T, 2 x 10GbE SFP+ + 2 x 1GbE Base-T, 4 x 10GbE SFP+, 2 x 25GbE SFP28
• Порт керування: 1 x iDRAC Dedicated RJ-45

Дискова підсистема та завантаження:

• Підтримка фронтальних дискових корзин: до 24 накопичувачів 2.5" SAS/SATA HDD/SSD залежно від конфігурації сервера
• Підтримка NVMe: до 12 NVMe PCIe SSD у відповідній конфігурації бекплейна
• Підтримка BOSS: так, Boot Optimized Storage Subsystem з двома M.2 SSD
• Можливість завантаження: через BOSS, RAID/HBA-контролер або іншу сумісну підсистему зберігання

Зовнішні порти задньої панелі:

• 1 x iDRAC Dedicated Port: окремий RJ-45 порт для віддаленого керування сервером
• 2 x USB 3.0: для підключення периферії, зовнішніх накопичувачів або сервісних пристроїв
• 1 x VGA / DB-15: для підключення монітора та локальної консолі
• 1 x Serial / COM / RS-232: для консольного підключення або сумісного обладнання

Керування та безпека:

• Сервісний контролер: інтегрований iDRAC9 з Lifecycle Controller
• Віддалене керування: KVM over IP, virtual media, моніторинг живлення, оновлення прошивок та діагностика
• Підтримка TPM: TPM 2.0 або TPM 1.2 залежно від конфігурації
• Функції безпеки: Silicon Root of Trust, Secure Boot, захист прошивок, System Lockdown

Сумісність:

• Dell PowerEdge R940
• Конфігурації Dell PowerEdge R940 з 2 процесорами
• Конфігурації Dell PowerEdge R940 з Processor Expansion Module для 4-процесорної архітектури
• Серверні системи з підтримкою системної плати Dell D41HC / 0D41HC

Переваги:

• Оригінальна системна плата Dell для PowerEdge R940.
• Підтримка процесорів Intel Xeon Scalable 1-го та 2-го покоління.
• Можливість масштабування до 4 процесорів через PEM.
• Підтримка до 48 DIMM-слотів та великих об’ємів оперативної пам’яті.
• Підтримка PCIe Gen 3 через райзер-карти для розширення серверної конфігурації.
• Сумісність із NDC-картами, BOSS-модулями, RAID/HBA-контролерами та NVMe-конфігураціями.
• Інтегрований iDRAC9 для зручного віддаленого керування сервером.

Примітка щодо сумісності: перед встановленням необхідно враховувати ревізію сервера, конфігурацію процесорів, наявність PEM-модуля, тип райзерів, бекплейн, сумісні кабелі, модулі пам’яті та версію iDRAC/BIOS.

Використання материнської плати Dell R940 (D41HC / 0D41HC) дозволяє відновити працездатність сервера Dell PowerEdge R940, реалізувати потужну 2- або 4-процесорну конфігурацію та забезпечити стабільну роботу корпоративних навантажень у режимі 24/7.
