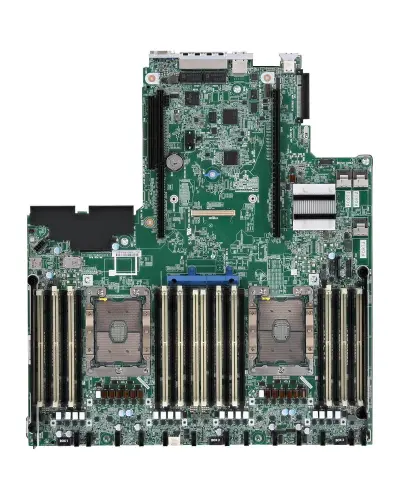

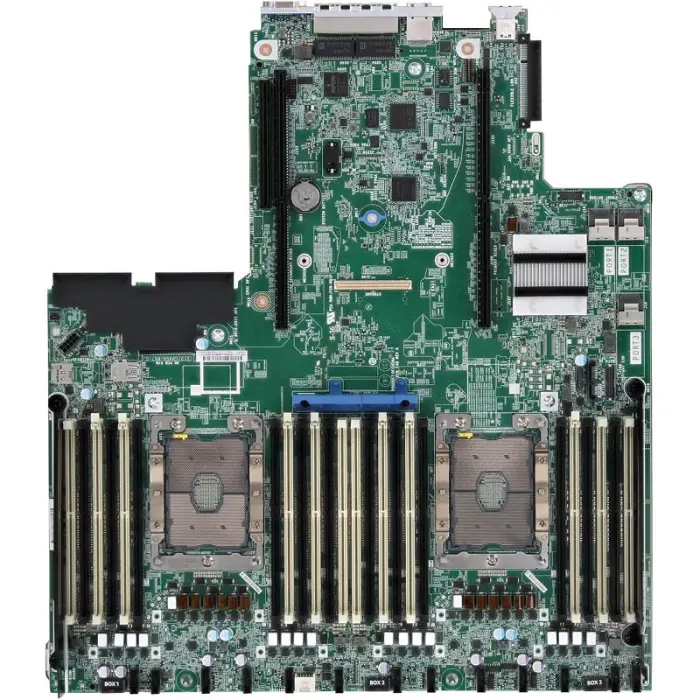

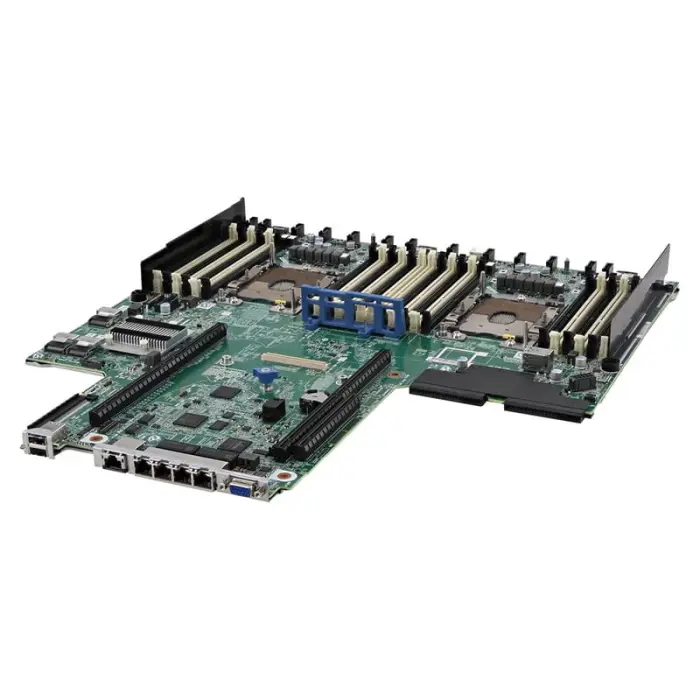

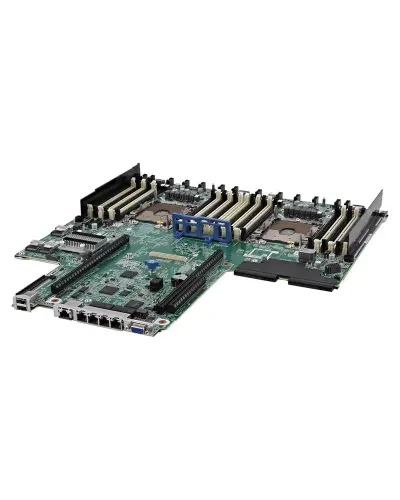

Материнська плата HP ProLiant DL380 Gen10 (809455-001 / 875073-001 / P11782-001)

Материнська плата HP ProLiant DL380 Gen10 (809455-001 / 875073-001 / P11782-001) — це оригінальна системна плата HPE, призначена для встановлення у сервер HPE ProLiant DL380 Gen10. Вона є основною платформою сервера, яка забезпечує роботу процесорів, оперативної пам’яті, PCIe-райзерів, мережевих інтерфейсів, накопичувачів, системи керування iLO та інших внутрішніх компонентів.

Плата підтримує два процесори Intel Xeon Scalable 1-го та 2-го покоління, до 24 модулів DDR4 ECC SmartMemory, розширення через PCIe 3.0, інтегроване керування HPE iLO 5 та сучасні засоби безпеки. Вона підходить для ремонту, відновлення або повної заміни системної плати у сервері HPE ProLiant DL380 Gen10.

Характеристики:

• Бренд: HPE / HP
• Тип пристрою: серверна материнська плата / system board
• Оригінальні партномери: 809455-001 / 875073-001 / P11782-001
• Сумісність: HPE ProLiant DL380 Gen10
• Форм-фактор: пропрієтарний серверний форм-фактор HPE для шасі DL380 Gen10 2U
• Процесорні роз’єми: 2 x Socket FCLGA3647
• Підтримувані процесори: Intel Xeon Scalable 1-го покоління Skylake та 2-го покоління Cascade Lake
• Лінійки процесорів: Intel Xeon Bronze, Silver, Gold 51xx / 52xx / 61xx / 62xx, Platinum 81xx / 82xx
• Максимальний TDP процесора: до 205W на один процесор за умови використання відповідного High Performance охолодження
• Кількість DIMM-слотів: 24 слоти, по 12 слотів на кожен процесор
• Канали пам’яті: 6 каналів на процесор, по 2 DIMM-слоти на канал
• Тип пам’яті: DDR4 SmartMemory ECC Registered RDIMM або Load-Reduced LRDIMM
• Максимальна частота пам’яті: до 2933 MHz, залежно від встановленого процесора
• Максимальний об’єм пам’яті: до 3.0 TB LRDIMM або до 1.5 TB RDIMM
• Підтримка енергонезалежної пам’яті: HPE NVDIMM-N до 16GB для процесорів 1-го покоління та Intel Optane Persistent Memory 100-ї серії для процесорів 2-го покоління
• Покоління PCIe: PCIe 3.0
• Підключення райзерів: слоти для Primary, Secondary та Tertiary PCIe riser
• Максимальна кількість PCIe-слотів: до 8 слотів розширення PCIe залежно від конфігурації райзерів
• Вбудована мережа: 4 x 1GbE RJ-45
• Порт керування: 1 x виділений RJ-45 для HPE iLO 5
• FlexibleLOM: 1 інтегрований слот для фірмових мережевих адаптерів HPE 10GbE / 25GbE / 40GbE
• Інтегрований контролер сховища: HPE Smart Array S100i SR Gen10 для SATA
• Слот для апаратного контролера: dedicated type-a AROC slot для Smart Array P408i-a / E208i-a та сумісних контролерів
• Підключення накопичувачів: SATA / SAS / NVMe залежно від встановленого бекплейна, контролера, кабелів та конфігурації Express Bay
• Внутрішні інтерфейси: слот MicroSD, внутрішній USB 3.0, роз’єми вентиляторів, роз’єм Smart Storage Battery / Capacitor, конектор Chassis Intrusion
• Зовнішні порти: VGA, 2 x USB 3.0, 4 x RJ-45 LAN, 1 x RJ-45 iLO 5, опціональний Serial port
• Віддалене керування: HPE iLO 5 з виділеною пам’яттю NAND
• Безпека: Silicon Root of Trust, TPM 1.2 / 2.0, Secure Boot, засоби шифрування та захисту на рівні iLO

Сумісність:

• HPE ProLiant DL380 Gen10
• Конфігурації DL380 Gen10 з процесорами Intel Xeon Scalable 1-го або 2-го покоління
• Серверні конфігурації з DDR4 ECC RDIMM / LRDIMM SmartMemory
• Конфігурації з Primary, Secondary або Tertiary PCIe riser
• Конфігурації з SAS/SATA або NVMe-дисковими бекплейнами залежно від встановлених контролерів і кабелів

Переваги:

• Оригінальна системна плата HPE для сервера ProLiant DL380 Gen10.
• Підтримка двох процесорів Intel Xeon Scalable.
• До 24 DIMM-слотів DDR4 ECC SmartMemory для великих обсягів оперативної пам’яті.
• Підтримка PCIe 3.0 та до 8 слотів розширення залежно від конфігурації райзерів.
• Вбудований 4-портовий 1GbE мережевий адаптер та окремий порт HPE iLO 5.
• Підтримка FlexibleLOM для встановлення швидкісних мережевих адаптерів.
• Підтримка HPE Smart Array S100i SR Gen10 та апаратних Smart Array контролерів через AROC-слот.
• Підходить для ремонту, заміни несправної плати або відновлення серверної платформи.

Примітка щодо сумісності: перед встановленням необхідно враховувати ревізію сервера, покоління процесорів, тип оперативної пам’яті, конфігурацію райзерів, бекплейна, контролерів зберігання, кабелів, системи охолодження та версію BIOS/iLO.

Використання HP ProLiant DL380 Gen10 System Board (809455-001 / 875073-001 / P11782-001) дозволяє відновити повноцінну роботу сервера, забезпечити підтримку сучасних процесорів Intel Xeon Scalable, великого обсягу пам’яті, PCIe-розширення та надійного віддаленого керування через HPE iLO 5.
