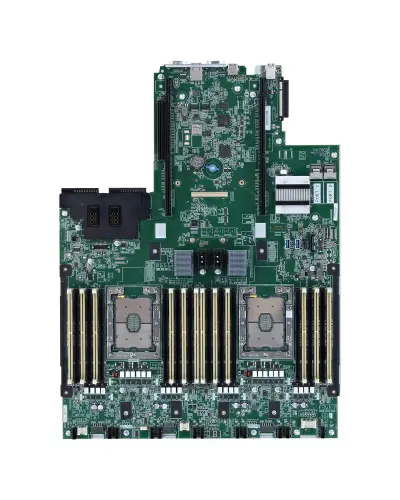

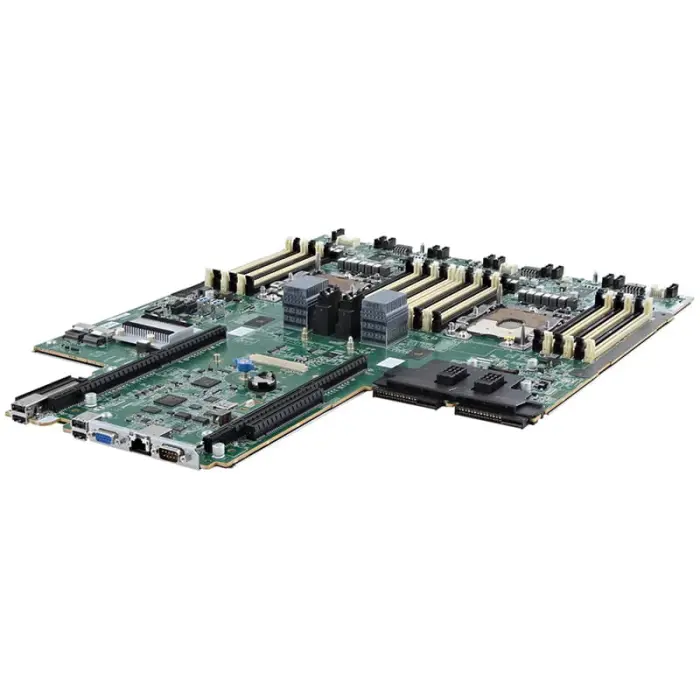

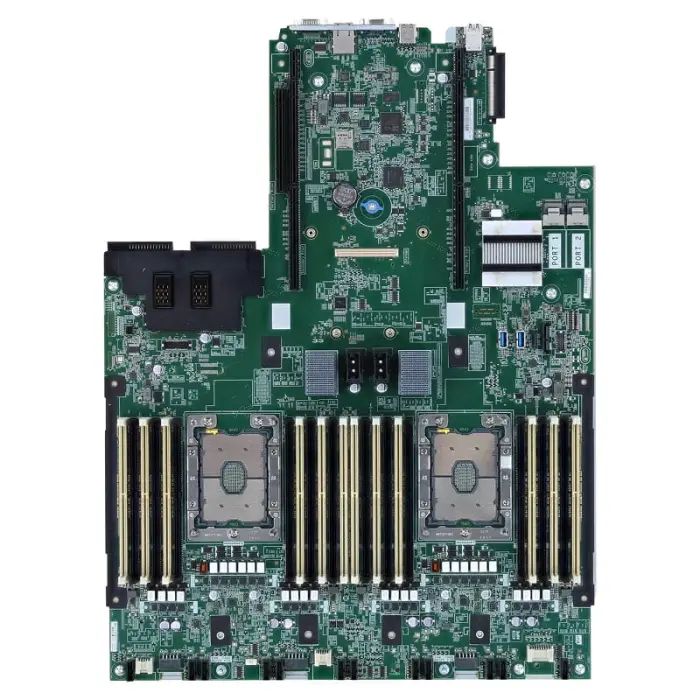

Материнська плата HP ProLiant DL560 DL580 Gen10 (P11741-001 / 840401-002)

Материнська плата HP ProLiant DL560 DL580 Gen10 (P11741-001 / 840401-002) — це оригінальна серверна системна плата HPE, призначена для встановлення у високопродуктивні сервери HPE ProLiant DL560 Gen10, DL580 Gen10 та сумісні апаратні платформи. Вона забезпечує роботу процесорів, оперативної пам’яті, дискової підсистеми, мережевих модулів, системи віддаленого керування iLO та інших ключових компонентів сервера.

Плата підтримує процесори Intel Xeon Scalable 1-го та 2-го покоління, до 24 DIMM-слотів DDR4 SmartMemory, інтерфейси розширення для FlexibleLOM / OCP, підключення дискових контролерів Smart Array та засоби апаратної безпеки HPE. Вона підходить для ремонту, відновлення або заміни системної плати у серверних конфігураціях корпоративного рівня.

Характеристики:

• Бренд: HPE / HP
• Тип пристрою: серверна материнська плата / system board
• Оригінальні партномери: P11741-001 / 840401-002
• Сумісність: HPE ProLiant DL560 Gen10 / DL580 Gen10 / DX560 Gen10
• Форм-фактор: пропрієтарний серверний форм-фактор HPE для сумісних rack-серверів
• Процесорні роз’єми: 2 x Socket FCLGA3647 / Socket P
• Підтримувані процесори: Intel Xeon Scalable 1-го покоління Skylake та 2-го покоління Cascade Lake
• Лінійки процесорів: Intel Xeon Bronze 31xx / 32xx, Silver 41xx / 42xx, Gold 51xx / 52xx / 61xx / 62xx, Platinum 81xx / 82xx
• Максимальний TDP процесора: до 205W+ залежно від конфігурації сервера та системи охолодження
• Шина взаємозв’язку: Intel UPI, до 3 каналів на процесор, до 10.4 GT/s
• Чіпсет: Intel C621 Series Chipset
• Кількість DIMM-слотів: 24 слоти, по 12 слотів на кожен процесор
• Канали пам’яті: 6 каналів на процесор, по 2 DIMM-слоти на канал
• Тип пам’яті: DDR4 HPE SmartMemory RDIMM / LRDIMM / NVDIMM / Persistent Memory
• Максимальна частота пам’яті: до 2933 MHz для Cascade Lake або до 2666 MHz для Skylake
• Технології захисту пам’яті: Advanced ECC, Online Spare, Memory Mirroring, Fast Fault Tolerant / ADDDC
• Віддалене керування: HPE iLO 5 / Integrated Lights-Out
• Безпека: Silicon Root of Trust, підтримка TPM 2.0, перевірка firmware перед завантаженням системи
• Мережеві можливості: роз’єми для FlexibleLOM або OCP-адаптерів залежно від конфігурації шасі
• Підтримка мережевих адаптерів: 1GbE / 10GbE / 25GbE / 100GbE залежно від встановленого модуля
• Контролери сховища: інтегровані підключення Smart Array SATA/SAS для роботи з дисковими бекплейнами
• Задні порти: 1 x VGA, 2 x USB 3.0, 1 x виділений RJ-45 для iLO
• Внутрішні інтерфейси: слот MicroSD, внутрішній USB 3.0, конектори вентиляторів, роз’єми для дискової підсистеми та службових модулів
• Живлення: робота через розподільчу плату живлення шасі з блоками HPE Flex Slot

Сумісність:

• HPE ProLiant DL560 Gen10
• HPE ProLiant DL580 Gen10
• HPE ProLiant DX560 Gen10 / Nutanix Appliance
• Конфігурації з процесорами Intel Xeon Scalable 1-го або 2-го покоління
• Серверні конфігурації з DDR4 HPE SmartMemory RDIMM / LRDIMM / NVDIMM / Persistent Memory
• Конфігурації з сумісними HPE Flex Slot блоками живлення, райзерами, бекплейнами та модулями охолодження

Переваги:

• Оригінальна системна плата HPE для серверів ProLiant Gen10.
• Підтримка процесорів Intel Xeon Scalable 1-го та 2-го покоління.
• 24 DIMM-слоти DDR4 SmartMemory для продуктивних серверних конфігурацій.
• Підтримка технологій захисту пам’яті Advanced ECC, Online Spare, Memory Mirroring та ADDDC.
• Інтегроване віддалене керування HPE iLO 5.
• Апаратна безпека Silicon Root of Trust та підтримка TPM 2.0.
• Гнучке мережеве розширення через FlexibleLOM або OCP-модулі.
• Підходить для ремонту, заміни несправної плати або відновлення серверної платформи.

Примітка щодо сумісності: перед встановленням необхідно враховувати конкретну модель сервера, ревізію шасі, покоління процесорів, тип оперативної пам’яті, конфігурацію живлення, райзерів, бекплейнів, дискових контролерів, системи охолодження та версію BIOS/iLO.

Використання HP ProLiant DL560 DL580 Gen10 System Board (P11741-001 / 840401-002) дозволяє відновити повноцінну роботу сервера, забезпечити підтримку потужних процесорів Intel Xeon Scalable, великого обсягу пам’яті, надійної дискової підсистеми та зручного віддаленого керування через HPE iLO 5.
