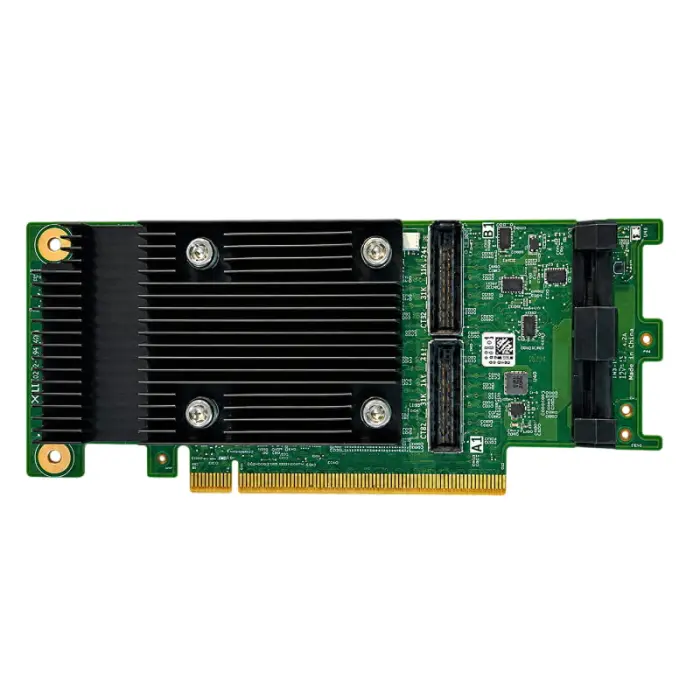

Dell HBA465i 24Gb/s SAS PCIe (T05K3 / PHJ0W)

Описание Dell HBA465i 24Gb/s SAS PCIe (T05K3 / PHJ0W)

Dell HBA465i 24Gb/s SAS PCIe 4.0 x16 (T05K3 / PHJ0W) — это высокопроизводительный внутренний HBA-контроллер нового поколения без аппаратного RAID, предназначенный для серверов Dell PowerEdge 16-го поколения. Контроллер обеспечивает прямой доступ операционной системы к подключенным SAS и SATA накопителям и ориентирован на высокоскоростные дисковые подсистемы, программный RAID, ZFS, Storage Spaces и другие программно-определяемые системы хранения данных.

Модель Dell HBA465i построена на контроллере SAS4016W Tri-Mode IOC, использует высокоскоростной интерфейс PCI Express 4.0 x16 и имеет 16 внутренних SAS-линий. Контроллер поддерживает накопители SAS4 со скоростью линка до 24Gb/s, SAS3 12Gb/s и SATA III 6Gb/s. Без использования SAS-expander HBA465i может напрямую обслуживать до 16 SAS/SATA накопителей.

Основные характеристики:

• Производитель: Dell
• Модель: HBA465i Adapter
• Part Number: T05K3 / 0T05K3 / PHJ0W / 0PHJ0W
• Тип устройства: HBA (Host Bus Adapter)
• Тип подключения: Internal SAS / SATA
• Форм-фактор: внутренний PCIe Adapter
• Интерфейс подключения к серверу: PCI Express 4.0 x16
• Контроллер: SAS4016W Tri-Mode IOC
• Интерфейс накопителей: SAS4 до 24Gb/s, SAS3 12Gb/s, SATA III 6Gb/s
• Фактическая скорость передачи SAS4: до 22.5Gb/s на линию
• Количество SAS-линий: 16 внутренних линий
• Внутренние порты: 2 x Primary SAS Output Port (Port A / Port B)
• Максимальное количество накопителей без SAS-expander: до 16
• Максимальное количество накопителей контроллера: до 240 SAS/SATA устройств при использовании совместимого SAS-expander
• Поддерживаемые накопители: SAS HDD/SSD и SATA HDD/SSD
• Поддержка NVMe: нет
• Поддержка RAID: отсутствует
• Уровни RAID: не поддерживаются
• Режим работы: Non-RAID / HBA
• Кэш-память: отсутствует
• Поддержка загрузки ОС: да, только в режиме UEFI
• Queue Depth: до 8192 команд
• Поддерживаемый размер секторов: 512B / 512e / 4Kn
• Назначение: высокоскоростная внутренняя дисковая подсистема серверов Dell PowerEdge

Преимущества Dell HBA465i:

• Высокая пропускная способность: поддержка нового интерфейса SAS4 со скоростью линка до 24Gb/s.
• PCIe 4.0 x16: 16-линейный системный интерфейс обеспечивает высокую пропускную способность между контроллером и сервером.
• 16 SAS-линий: возможность прямого подключения до 16 SAS/SATA накопителей без использования SAS-expander.
• Масштабируемость: контроллер поддерживает до 240 SAS/SATA устройств в конфигурациях с совместимым SAS-expander.
• Без аппаратного RAID: операционная система получает прямой доступ к физическим накопителям.
• Поддержка программного RAID: подходит для ZFS, Storage Spaces и других программных систем управления дисками.
• Поддержка разных поколений SAS: совместимость с SAS 6Gb/s, SAS 12Gb/s и SAS4 24Gb/s накопителями.
• Поддержка SATA: возможность использования SATA HDD и SSD со скоростью до 6Gb/s.
• Boot Support: поддерживается загрузка операционной системы в режиме UEFI.

Совместимость с Dell PowerEdge 16-го поколения:

• Dell PowerEdge R660
• Dell PowerEdge R660xs
• Dell PowerEdge R6625
• Dell PowerEdge R760
• Dell PowerEdge R760xd
• Dell PowerEdge R7615
• Dell PowerEdge R7625
• Dell PowerEdge R860
• Dell PowerEdge XR7620
• Dell PowerEdge HS5610
• Dell PowerEdge HS5620

Поддерживаемые конфигурации накопителей:

• До 16 x SAS/SATA накопителей без использования SAS-expander
• Поддержка SAS4 накопителей со скоростью линка до 24Gb/s
• Поддержка SAS3 накопителей со скоростью до 12Gb/s
• Поддержка SATA III накопителей со скоростью до 6Gb/s
• До 240 SAS/SATA устройств в поддерживаемых конфигурациях с SAS-expander

Фактическое количество подключенных накопителей зависит от конфигурации backplane, SAS-expander и конкретной модели сервера. Dell HBA465i не поддерживает аппаратные RAID-массивы и используется как Non-RAID HBA-контроллер. Для создания RAID необходимо использовать программные средства операционной системы или соответствующий RAID-контроллер Dell PERC.

Dell HBA465i — высокопроизводительное решение для серверов Dell PowerEdge, где требуется прямое и быстрое подключение SAS/SATA накопителей без использования аппаратного RAID. Поддержка PCIe 4.0 x16, 16 SAS-линий, SAS4 24Gb/s и до 16 дисков без SAS-expander делают HBA465i оптимальным выбором для современных программно-определяемых хранилищ, ZFS, программного RAID и высоконагруженных корпоративных систем хранения данных.
