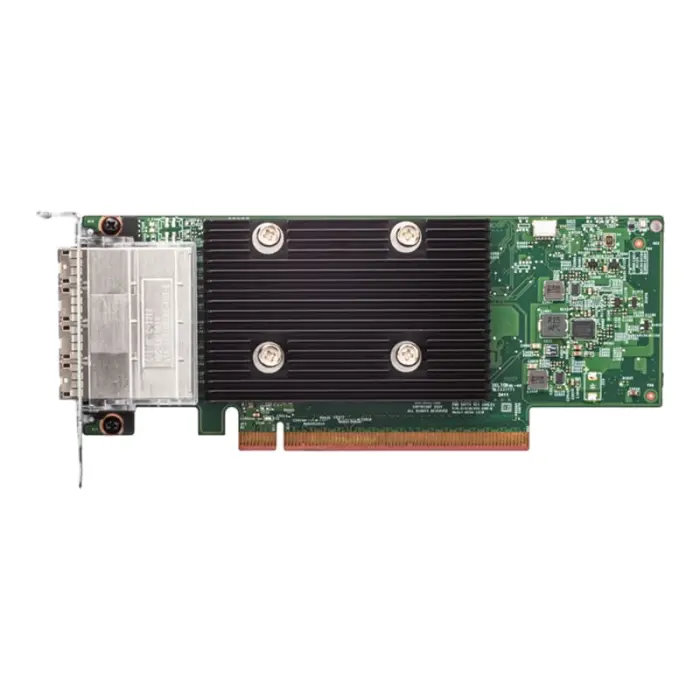

Контроллер HBA Dell HBA465e 24Gb/s External SAS (6P11W / 12MRH / 13MRH)

Описание HBA Dell HBA465e 24Gb/s External SAS (6P11W / 12MRH / 13MRH)

HBA Dell HBA465e 24Gb/s External SAS (6P11W / 12MRH / 13MRH) — это высокопроизводительный внешний HBA-контроллер нового поколения без аппаратного RAID, предназначенный для подключения внешних SAS-систем хранения данных к серверам Dell PowerEdge. Контроллер обеспечивает прямой доступ операционной системы к физическим SAS-накопителям и ориентирован на высокоскоростные JBOD-системы, программно-определяемые хранилища, резервное копирование и корпоративные системы хранения больших объемов данных.

Модель Dell HBA465e построена на контроллере SAS4016W Tri-Mode IOC, использует высокоскоростной системный интерфейс PCI Express 4.0 x16 и имеет 16 внешних SAS-линий. Контроллер оснащен четырьмя внешними разъемами SFF-8644 и поддерживает SAS4 со скоростью линка до 24Gb/s, SAS3 12Gb/s и SAS2 6Gb/s. Благодаря поддержке внешних SAS-expander и JBOD-систем контроллер может адресовать до 1200 SAS-устройств.

Основные характеристики:

• Производитель: Dell
• Модель: HBA465e Adapter
• Part Number: 6P11W / 12MRH / 13MRH
• Тип устройства: HBA (Host Bus Adapter)
• Тип подключения: External SAS
• Форм-фактор: PCIe Adapter, Low Profile / Full Height
• Интерфейс подключения к серверу: PCI Express 4.0 x16
• Контроллер: SAS4016W Tri-Mode IOC
• Интерфейс накопителей: SAS4 до 24Gb/s, SAS3 12Gb/s, SAS2 6Gb/s
• Фактическая скорость передачи SAS4: до 22.5Gb/s на линию
• Количество SAS-линий: 16 внешних линий
• Внешние порты: 4 x SFF-8644 (x4 SAS на порт)
• Поддерживаемые накопители: SAS HDD и SAS SSD
• Поддержка SATA: отсутствует
• Поддержка NVMe: отсутствует
• Максимальное количество устройств: до 1200 SAS-устройств
• Поддержка RAID: отсутствует
• Уровни RAID: не поддерживаются
• Режим работы: Non-RAID / HBA
• Кэш-память: отсутствует
• Поддержка загрузки ОС: отсутствует
• Queue Depth: до 8192 команд
• Поддерживаемый размер секторов: 512B / 512e / 4Kn
• Host Managed SED: поддерживается
• Hardware Secure Boot: поддерживается
• SPDM Attestation: поддерживается
• Назначение: подключение внешних SAS JBOD и систем хранения данных

Преимущества Dell HBA465e:

• Высокая пропускная способность: поддержка SAS4 со скоростью линка до 24Gb/s.
• PCIe 4.0 x16: высокоскоростной 16-линейный системный интерфейс обеспечивает высокую пропускную способность между сервером и внешней системой хранения.
• 16 внешних SAS-линий: четыре внешних x4 SAS-порта для подключения производительных дисковых полок.
• 4 x SFF-8644: возможность одновременного подключения нескольких внешних SAS-полок или использования многоканальной конфигурации.
• Высокая масштабируемость: контроллер поддерживает до 1200 SAS-устройств в совместимых конфигурациях с SAS-expander.
• Без аппаратного RAID: операционная система получает прямой доступ к физическим накопителям.
• Поддержка программно-определяемых хранилищ: подходит для систем, где управление накопителями выполняется на уровне ОС или специализированного программного обеспечения.
• Поддержка SED: возможность работы с совместимыми Self-Encrypting Drives с управлением шифрованием на уровне хоста.
• Современные функции безопасности: поддержка Hardware Secure Boot и SPDM Attestation.

Совместимость с Dell PowerEdge 16-го поколения:

• Dell PowerEdge T560
• Dell PowerEdge R660
• Dell PowerEdge R660xs
• Dell PowerEdge R6615
• Dell PowerEdge R6625
• Dell PowerEdge R760
• Dell PowerEdge R760xa
• Dell PowerEdge R760xd
• Dell PowerEdge R760xs
• Dell PowerEdge R7615
• Dell PowerEdge R7625
• Dell PowerEdge R860
• Dell PowerEdge R960
• Dell PowerEdge C6620
• Dell PowerEdge MX760c
• Dell PowerEdge XR7620
• Dell PowerEdge HS5610
• Dell PowerEdge HS5620

Совместимость с Dell PowerEdge 17-го поколения:

• Dell PowerEdge R470
• Dell PowerEdge R570
• Dell PowerEdge R670
• Dell PowerEdge R6715
• Dell PowerEdge R6725
• Dell PowerEdge R770
• Dell PowerEdge R7715
• Dell PowerEdge R7725
• Dell PowerEdge R7725xd

Поддерживаемые внешние системы хранения:

• Dell PowerVault MD2412
• Dell PowerVault MD2424
• Dell PowerVault MD2460
• Совместимые внешние SAS JBOD / SAS-expander системы

Поддерживаемые конфигурации накопителей:

• Поддержка SAS4 накопителей со скоростью линка до 24Gb/s
• Поддержка SAS3 накопителей со скоростью до 12Gb/s
• Поддержка SAS2 накопителей со скоростью до 6Gb/s
• До 1200 SAS-устройств в поддерживаемых конфигурациях с внешними SAS-expander

Dell HBA465e — высокопроизводительное решение для серверов Dell PowerEdge, где требуется быстрое и масштабируемое подключение внешних SAS-систем хранения без использования аппаратного RAID. Интерфейс PCIe 4.0 x16, 4 x SFF-8644, 16 внешних SAS-линий, поддержка SAS4 24Gb/s и до 1200 SAS-устройств делают HBA465e оптимальным выбором для корпоративных JBOD-систем, программно-определяемых хранилищ и высоконагруженных систем хранения данных.
