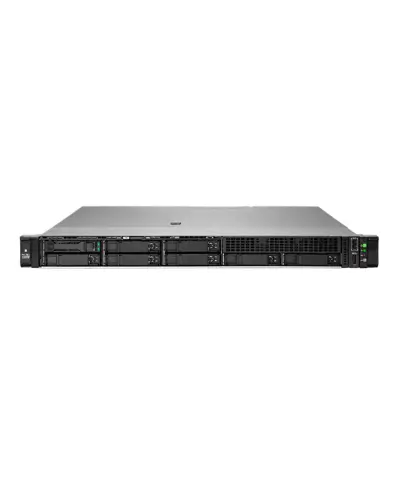

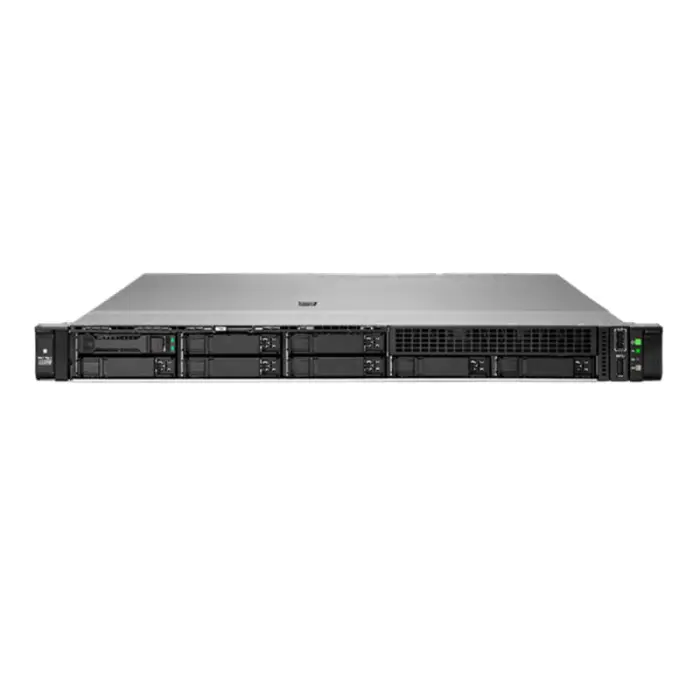

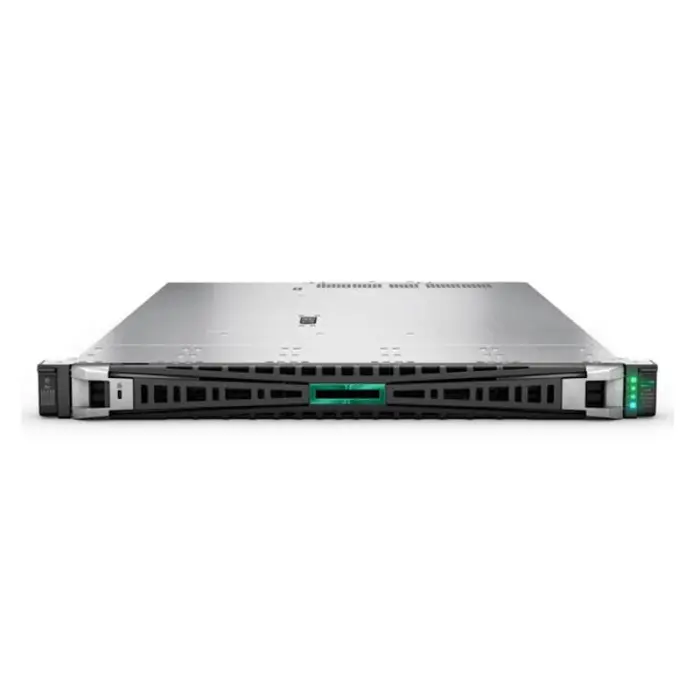

Cepвep HP ProLiant DL320 Gen12 1U (8 x 2.5 SFF)

Описание Cepвep HP ProLiant DL320 Gen12 1U (8 x 2.5 SFF) new

Сервер HP ProLiant Compute DL320 Gen12 1U (8 x 2.5 SFF) — это высокопроизводительный однопроцессорный сервер корпоративного класса нового поколения, предназначенный для виртуализации, контейнеризации, облачных сервисов, VDI, баз данных, периферийных вычислений (Edge Computing), корпоративных приложений и других ресурсоемких нагрузок. Компактный форм-фактор 1U сочетает процессоры Intel Xeon 6, память DDR5, PCI Express Gen5 и гибкую дисковую подсистему с поддержкой SAS, SATA и NVMe U.3.

HPE ProLiant Compute DL320 Gen12 8SFF построен на базе CTO шасси P71437-B21 и поддерживает один процессор Intel Xeon 6 с количеством ядер до 144, до 4 ТБ DDR5 ECC Registered памяти, два PCIe Gen5 x16 FHHL слота, OCP NIC 3.0, современные HPE MR RAID-контроллеры, M-CRPS Hot-Plug блоки питания и новую систему удаленного управления HPE iLO 7 на модуле DC-SCM.

Основные характеристики:

• Производитель: Hewlett Packard Enterprise (HPE)
• Модель: HPE ProLiant Compute DL320 Gen12
• Поколение: HPE ProLiant Gen12
• 8SFF CTO: P71437-B21
• Форм-фактор: 1U Rack
• Базовая конфигурация дисков: 8 x 2.5 SFF
• Количество процессоров: 1
• Поддерживаемые процессоры: Intel Xeon 6
• Архитектура CPU: Intel Xeon 6 Performance-Core (P-Core) и Efficient-Core (E-Core)
• Максимальное количество ядер: до 144
• Количество слотов памяти: 16 DIMM
• Количество каналов памяти: 8
• DIMM на канал: до 2
• Тип памяти: DDR5 ECC Registered (RDIMM / 3DS RDIMM)
• Максимальный объем оперативной памяти: до 4 ТБ
• Максимальная скорость памяти: до 6400 MT/s
• Скорость при 1 DIMM на канал: до 6400 MT/s
• Скорость при 2 DIMM на канал: до 5200 MT/s

Дисковая подсистема:

• Базовая конфигурация: 8 x 2.5 SFF Hot-Plug
• Тип носителей: HPE Basic Carrier (BC)
• Поддерживаемые накопители: SAS HDD / SAS SSD / SATA HDD / SATA SSD / NVMe U.3 SSD
• SAS: поддерживается
• SATA: поддерживается
• NVMe U.3: поддерживается
• Tri-Mode: поддерживается в соответствующих конфигурациях
• Hot-Plug: поддерживается
• Direct Attach NVMe: поддерживается в зависимости от доступных PCIe lanes и конфигурации кабелей
• Максимальная передняя SFF конфигурация: до 10 x SFF

Варианты 8SFF Backplane:

• 8SFF x1 Tri-Mode U.3 L-Shaped Backplane Kit: P75084-B21
• 8SFF x4 NVMe U.3 Backplane Kit: P75085-B21
• Дополнительный 2SFF x4 Tri-Mode U.3 Side-by-Side Backplane Kit: P75086-B21

P75084-B21 является 8SFF x1 Tri-Mode U.3 backplane и позволяет использовать SAS, SATA и NVMe накопители с соответствующей схемой подключения. P75085-B21 обеспечивает x4 PCIe подключение для высокопроизводительных NVMe U.3 накопителей. Конкретный тип накопителей и режим работы зависят от установленного storage controller и cable kit.

Расширение дисковой подсистемы:

• Стандартно: 8 x SFF Front
• Дополнительно: +2 x SFF
• Максимальная конфигурация: 10 x SFF
• Дополнительный 2SFF Backplane: P75086-B21

Дополнительный 2SFF drive cage позволяет увеличить количество передних накопителей с 8 до 10. Установка 2SFF Side-by-Side Backplane влияет на возможность использования Universal Media Bay, поэтому эти компоненты необходимо подбирать в соответствии с конкретной конфигурацией сервера.

Поддерживаемые RAID и HBA контроллеры:

Essential RAID:

• HPE MR216i-o Gen11: P47789-B21 — OCP / OROC, без кеша
• HPE MR216i-p Gen11: P47785-B21 — PCIe, без кеша
• HPE MR932i-p: P75697-B21 — PCIe Gen5 x32

Performance RAID:

• HPE MR408i-o Gen11: P58335-B21 — OCP / OROC, 4GB Cache
• HPE MR416i-o Gen11: P47781-B21 — OCP / OROC, 8GB Cache
• HPE MR416i-p Gen11: P47777-B21 — PCIe, 8GB Cache

Внешний SAS:

• HPE Smart Array E208e-p SR Gen10: 804398-B21 — внешний 12Gb/s SAS PCIe Controller

HPE MR RAID-контроллеры DL320 Gen12 поддерживают SAS, SATA и NVMe накопители. Для Performance RAID-контроллеров с кеш-памятью требуется совместимая HPE Smart Storage Battery или Smart Storage Hybrid Capacitor.

HPE Smart Array E208e-p 804398-B21 предназначен для подключения внешних SAS-устройств и не используется как контроллер штатной передней 8SFF дисковой корзины.

Intel VROC:

• Intel Virtual RAID on CPU: поддерживается
• RAID 1: поддерживается с соответствующей лицензией
• Premium VROC: поддерживается с соответствующей лицензией
• Максимальное количество Direct Attach NVMe для VROC: до 8
• SATA через VROC: не поддерживается

Загрузочная подсистема:

• HPE NS204i-u v2: поддерживается
• Тип накопителей: M.2 NVMe
• Количество накопителей: 2
• RAID: аппаратный RAID 1
• Hot-Plug: поддерживается
• Расположение: Front или Rear в зависимости от конфигурации сервера
• Назначение: отдельная загрузочная подсистема для операционной системы

HPE NS204i-u v2 позволяет создать отдельный RAID 1 для операционной системы и оставить основные 8SFF отсеков доступными для данных.

Сетевые возможности:

• Встроенный production LAN: не установлен в базовом CTO
• Основное сетевое подключение: OCP NIC 3.0 или PCIe сетевой адаптер
• OCP Slot A: PCIe 5.0 x16
• OCP Slot B: PCIe 5.0 x16, опционально
• 1GbE: поддерживается
• 10GbE: поддерживается
• 10/25GbE: поддерживается
• 100GbE: поддерживается
• 200GbE: поддерживается соответствующими адаптерами
• 400GbE / InfiniBand: поддерживается соответствующими высокоскоростными PCIe адаптерами
• Выделенный порт управления: HPE iLO Dedicated Network Port

Базовый CTO сервер не комплектуется production network controller. Для рабочей сети необходимо выбрать OCP NIC 3.0 или PCIe сетевой адаптер. Штатный OCP Slot A имеет интерфейс PCIe 5.0 x16, а второй OCP Slot B доступен опционально.

Слоты расширения:

• Интерфейс: PCI Express Gen5
• Количество PCIe слотов: 2
• Slot 1 — Primary Riser: PCIe 5.0 x16, Full Height / Half Length (FHHL)
• Slot 2 — Secondary Riser: PCIe 5.0 x16, Full Height / Half Length (FHHL)
• OCP Slot A: PCIe 5.0 x16
• OCP Slot B: PCIe 5.0 x16, опционально

Стандартная архитектура DL320 Gen12 предусматривает два обычных PCIe 5.0 x16 FHHL слота. Фактическая комплектация riser зависит от CTO-конфигурации, установленного storage controller, boot device и других компонентов.

Встроенное видео:

• Видеовыход: 1 x VGA на задней панели
• Front DisplayPort: опционально через Universal Media Bay / Enablement Kit
• Назначение: BIOS, консоль операционной системы и администрирование сервера

GPU и аппаратные ускорители:

• GPU: поддерживаются платформой DL320 Gen12
• Максимально Single Width: до 4 GPU
• Максимально Double Width: до 2 GPU
• Интерфейс: PCI Express Gen5
• GPU CTO: P75220-B21 — отдельное GPU-оптимизированное шасси

Максимальные GPU-конфигурации относятся к отдельному GPU CTO P75220-B21. Стандартный 8SFF CTO P71437-B21 не следует приравнивать к специализированной GPU-версии сервера.

Питание:

• Количество слотов PSU: 2
• Количество устанавливаемых блоков питания: 1 или 2
• Тип блоков питания: HPE M-CRPS Hot-Plug
• Hot-Plug: поддерживается
• Резервирование: поддерживается в конфигурации 1+1

DL320 Gen12 использует новую систему питания HPE M-CRPS (Modular Common Redundant Power Supply), поэтому обычные HPE Flex Slot блоки питания предыдущих поколений не используются. Для резервированной конфигурации необходимо устанавливать два совместимых блока питания одинакового типа и мощности.

Охлаждение:

• Количество вентиляторов: 7
• Standard Fan: поддерживается
• High Performance Fan: поддерживается
• Closed Loop Liquid Cooling: поддерживается
• Hot-Plug / резервирование: зависит от конкретной конфигурации охлаждения

Сервер использует семь вентиляторов. Необходимый тип вентиляторов зависит от установленного процессора, типа накопителей, высокоскоростных сетевых карт и других PCIe-устройств. Для конфигураций с высоким тепловыделением применяются High Performance Fans или жидкостное охлаждение.

Управление сервером:

• Контроллер управления: HPE Integrated Lights-Out 7 (iLO 7)
• Модуль: HPE DC-SCM
• Выделенный iLO Network Port: есть
• Front iLO Service Port: есть
• Intelligent Provisioning: поддерживается
• HPE iLO Advanced: опционально
• HPE OneView: поддерживается
• HPE Compute Ops Management: поддерживается
• Redfish API: поддерживается
• UEFI: поддерживается

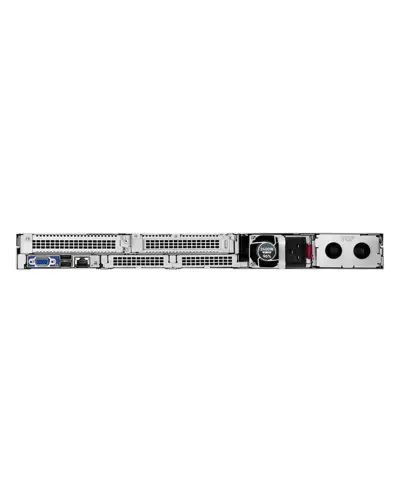

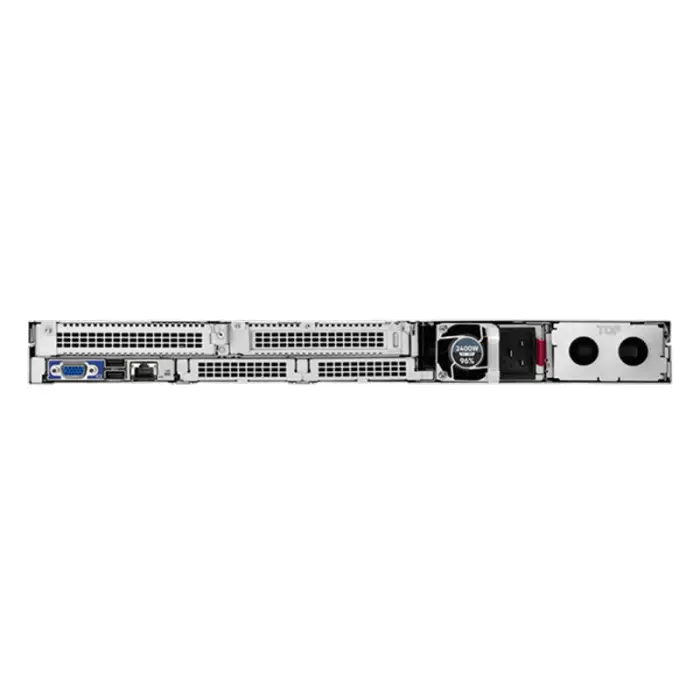

Интерфейсы:

• Rear VGA: 1
• Front USB 3.2 Gen1: 1
• Rear USB 3.2 Gen1: 2
• Internal USB 3.2 Gen1: 1
• Front iLO Service Port: 1
• Dedicated iLO LAN: 1
• Serial Port: опционально
• DisplayPort: опционально
• Optical Drive: опционально для SFF CTO

Безопасность:

• HPE Silicon Root of Trust
• HPE iLO 7 Security
• Embedded TPM 2.0
• UEFI Secure Boot
• Secure Start
• Firmware verification
• Secure Recovery
• Secure Erase

Поддерживаемые операционные системы и платформы:

• Microsoft Windows Server
• Microsoft Hyper-V
• VMware ESXi
• Red Hat Enterprise Linux (RHEL)
• SUSE Linux Enterprise Server (SLES)
• Canonical Ubuntu Server

Поддержка конкретной версии операционной системы зависит от установленного процессора, контроллеров и актуальной матрицы сертификации HPE.

Преимущества:

• Компактный форм-фактор 1U.
• Современная однопроцессорная платформа Intel Xeon 6.
• До 144 процессорных ядер.
• Поддержка Intel Xeon 6 P-Core и E-Core.
• 16 слотов DDR5 DIMM.
• 8 каналов оперативной памяти.
• До 4 ТБ DDR5 ECC памяти.
• Скорость памяти до 6400 MT/s.
• 8 x 2.5 SFF Hot-Plug в базовой конфигурации.
• Возможность расширения до 10 SFF.
• Поддержка SAS, SATA и NVMe U.3.
• Поддержка Tri-Mode storage architecture.
• Поддержка Intel VROC для Direct Attach NVMe.
• Современные HPE MR RAID-контроллеры.
• Новый MR932i-p PCIe Gen5 x32.
• 2 x PCIe 5.0 x16 FHHL.
• OCP NIC 3.0 PCIe Gen5 x16.
• Второй OCP Slot доступен опционально.
• Поддержка высокоскоростных Ethernet и InfiniBand адаптеров.
• HPE NS204i-u v2 для отдельного RAID 1 под ОС.
• 2 слота HPE M-CRPS Hot-Plug PSU.
• Поддержка резервирования питания 1+1.
• 7 вентиляторов.
• Поддержка жидкостного охлаждения.
• Новое удаленное управление HPE iLO 7.
• DC-SCM модуль.
• Embedded TPM 2.0.

Идеально подходит для:

• Виртуализации VMware / Hyper-V.
• Контейнеризации и Kubernetes.
• Virtual Desktop Infrastructure (VDI).
• Edge Computing.
• Private Cloud и Hybrid Cloud.
• Cloud Native приложений.
• Infrastructure-as-a-Service (IaaS).
• Корпоративных баз данных.
• Web Hosting.
• Корпоративных бизнес-приложений.
• High Performance Networking.
• Систем с высокой вычислительной плотностью.

HPE ProLiant Compute DL320 Gen12 1U (8 x 2.5 SFF) — это современный однопроцессорный сервер корпоративного класса, который сочетает Intel Xeon 6 с количеством ядер до 144, до 4 ТБ DDR5 ECC памяти, два PCI Express Gen5 x16 FHHL слота и гибкую 8SFF дисковую подсистему с поддержкой SAS, SATA и NVMe U.3. Возможность расширения до 10 SFF, поддержка OCP NIC 3.0, HPE MR RAID-контроллеров, Intel VROC, M-CRPS резервированного питания и нового HPE iLO 7 делает DL320 Gen12 эффективным решением для виртуализации, контейнеризации, Edge Computing, облачных сервисов и других современных корпоративных нагрузок.
