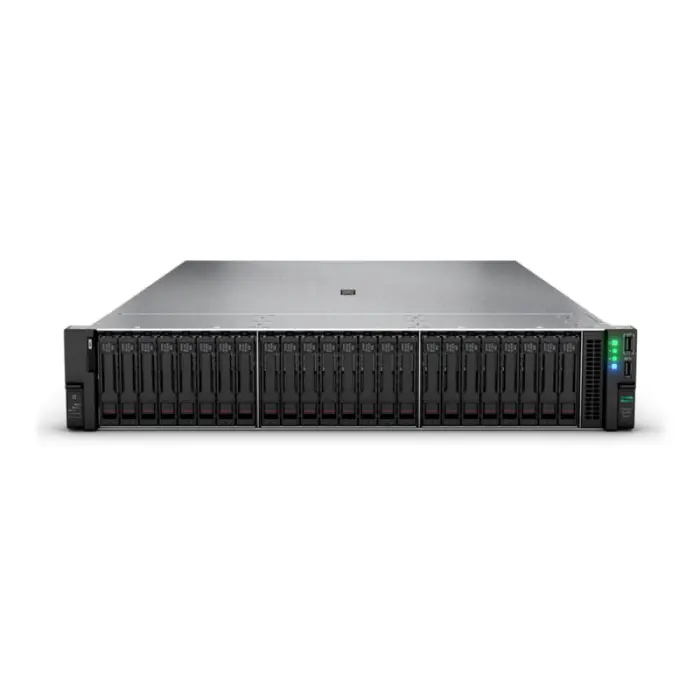

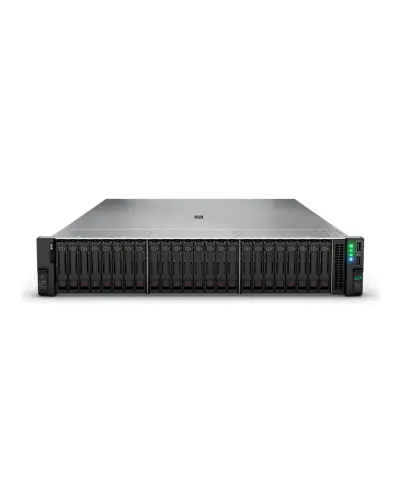

Сервер HP ProLiant DL345 Gen11 2U (24 x 2.5 SFF)

Описание Сервер HP ProLiant DL345 Gen11 2U (24 x 2.5 SFF) new

Сервер HP ProLiant DL345 Gen11 2U (24 x 2.5 SFF) — это высокопроизводительный однопроцессорный сервер корпоративного класса с высокой плотностью хранения данных, предназначенный для виртуализации, баз данных, программно-определяемых систем хранения данных, облачной инфраструктуры, контейнеризации, VDI и других ресурсоемких корпоративных нагрузок. Сервер выполнен в форм-факторе 2U и в штатной конфигурации оснащен 24 передними Hot-Plug отсеками формата 2.5 SFF.

HPE ProLiant DL345 Gen11 поддерживает один процессор AMD EPYC 9004 или AMD EPYC 9005 с количеством ядер до 160, 12 каналов оперативной памяти DDR5 и до 3 ТБ RAM. Платформа поддерживает PCI Express Gen5, два слота OCP NIC 3.0, накопители SAS, SATA и NVMe U.3, современные HPE MR/SR RAID-контроллеры и систему удаленного управления HPE iLO 6.

Основные характеристики:

• Производитель: Hewlett Packard Enterprise (HPE)
• Модель: HPE ProLiant DL345 Gen11
• Поколение: HPE ProLiant Gen11
• 24SFF CTO: P54206-B21
• Форм-фактор: 2U Rack
• Базовая конфигурация дисков: 24 x 2.5 SFF
• Количество процессоров: 1
• Сокет: AMD SP5
• Поддерживаемые процессоры: AMD EPYC 9004 и AMD EPYC 9005 Series
• Поколение CPU: AMD EPYC 4-го и 5-го поколения
• Максимальное количество ядер: до 160 ядер
• Максимальный TDP CPU: до 400 Вт
• Количество слотов памяти: 12 DIMM
• Количество каналов памяти: 12
• Тип памяти: DDR5 ECC Registered (RDIMM)
• Максимальный объем оперативной памяти: до 3 ТБ
• Скорость памяти с AMD EPYC 9004: до 4800 MT/s
• Скорость памяти с AMD EPYC 9005: до 6400 MT/s

Дисковая подсистема:

• Передняя дисковая конфигурация: 24 x 2.5 SFF Hot-Plug
• Количество штатных drive cage: 3 x 8SFF
• Тип штатных backplane: U.3 Tri-Mode x1
• Поддерживаемые накопители: SAS HDD / SAS SSD / SATA HDD / SATA SSD / NVMe U.3 SSD
• U.3: поддерживается
• Tri-Mode: поддерживается
• Hot-Plug: поддерживается
• SAS: поддерживается через соответствующий HPE storage controller
• SATA: поддерживается
• NVMe U.3: поддерживается
• Количество передних накопителей: до 24

Штатный HPE ProLiant DL345 Gen11 24SFF CTO P54206-B21 комплектуется тремя 8SFF U.3 x1 drive cage, которые формируют 24 передних отсека. Конкретная поддержка SAS, SATA и NVMe зависит от установленного RAID-контроллера, кабелей и конфигурации backplane.

Особенности конфигурации 24 x 2.5 SFF:

• 24 передних Hot-Plug отсека 2.5 SFF.
• 3 отдельных 8SFF U.3 x1 drive cage.
• Поддержка SAS, SATA и NVMe U.3 накопителей.
• Поддержка HPE Tri-Mode storage architecture.
• Возможность установки дополнительного 8SFF Mid-Tray.
• Возможность установки дополнительных 2SFF в задней части сервера.
• Максимальное расширение платформы — до 34 SFF накопителей.
• Universal Media Bay для 24SFF CTO не поддерживается.
• Внутренний оптический DVD-ROM / DVD-RW для 24SFF CTO не поддерживается.

Расширение дисковой подсистемы:

• Front: 24 x SFF стандартно
• Mid-Tray: до 8 x SFF опционально
• Rear: до 2 x SFF опционально
• Максимальное количество SFF накопителей: до 34

При максимальной конфигурации сервер может содержать 24 передних SFF, 8 SFF во внутреннем Mid-Tray и 2 SFF в задней части. Конкретная возможность такого расширения зависит от RAID-контроллеров, PCIe riser, кабелей, процессора и системы охлаждения.

Поддерживаемые RAID и HBA контроллеры:

Для полной конфигурации 24 передних SFF:

• HPE SR932i-p Gen11: PCIe, 24Gb/s, 8GB Wide Cache — поддерживает конфигурацию 24SFF
• 2 x HPE MR216i-p Gen11: PCIe, без кеша — поддержка 24SFF при использовании двух контроллеров
• 2 x HPE MR416i-p Gen11: PCIe, 8GB Cache — поддержка 24SFF при использовании двух контроллеров

Другие контроллеры платформы DL345 Gen11:

• HPE MR216i-o Gen11 — OCP, без кеша
• HPE MR408i-o Gen11 — OCP, 4GB Cache
• HPE MR416i-o Gen11 — OCP, 8GB Cache

Внешний SAS:

• HPE Smart Array E208e-p SR Gen10 — внешний 12Gb/s SAS PCIe Controller

Для управления всеми 24 передними накопителями одним стандартным 24SFF CTO HPE в Supported Storage Configurations указывает SR932i-p или два PCIe-контроллера MR416i-p / MR216i-p. MR408i-o рассчитан максимум на 8 накопителей и самостоятельно не может обслуживать все 24 передних диска.

При использовании RAID-контроллеров с кеш-памятью может потребоваться совместимая HPE Smart Storage Battery или Smart Storage Hybrid Capacitor.

Загрузочная подсистема:

• HPE NS204i-u Gen11: поддерживается
• HPE NS204i-u v2: поддерживается
• Тип накопителей: M.2 NVMe
• Количество накопителей: 2
• RAID: аппаратный RAID 1
• Hot-Plug: поддерживается
• Назначение: отдельная загрузочная подсистема для ОС

HPE NS204i-u позволяет организовать отдельный RAID 1 для операционной системы и оставить все основные 24 передних SFF отсека доступными для рабочих накопителей.

Сетевые возможности:

• Встроенный production LAN: отсутствует
• Основное сетевое подключение: OCP NIC 3.0 или PCIe
• Количество OCP NIC 3.0 слотов: 2
• OCP Slot 21: PCIe 5.0 x8, физический разъем x16
• OCP Slot 22: PCIe 5.0 x8, физический разъем x16
• 1GbE: поддерживается
• 10GbE: поддерживается
• 10/25GbE: поддерживается
• 100GbE: поддерживается
• Высокоскоростные PCIe NIC: поддерживаются
• Выделенный порт управления: HPE iLO Management Port

HPE ProLiant DL345 Gen11 CTO не имеет встроенного production LAN-контроллера. Для основного сетевого подключения необходимо установить OCP NIC 3.0 или PCIe сетевой адаптер. Выделенный порт HPE iLO используется для удаленного управления сервером.

Слоты расширения:

• Интерфейс: PCI Express Gen5
• Стандартное количество PCIe слотов: 2
• Slot 3 — Primary Riser: PCIe 5.0 x16, физически x16, Full Height / Half Length (FHHL)
• Slot 6 — Secondary Riser: PCIe 5.0 x16, физически x16, Full Height / Half Length (FHHL)
• Опциональное расширение: до 4 PCIe Gen5 x16 слотов
• Максимальная конфигурация: до 6 PCIe Gen5 x16 слотов
• OCP 3.0: 2 отдельных слота PCIe 5.0 x8

Стандартно все CTO-конфигурации DL345 Gen11 поставляются с двумя PCIe Gen5 x16 FHHL слотами — Slot 3 в Primary Riser и Slot 6 в Secondary Riser. Количество свободных PCIe слотов в 24SFF конфигурации зависит от установленных RAID-контроллеров и других устройств.

Встроенное видео:

• Встроенный видеоконтроллер: есть
• Тип: Integrated Video
• Видеопамять: 16 МБ
• Максимальное разрешение: до 1920 x 1200 @ 60 Гц
• Видеовыход: 1 x VGA на задней панели
• Назначение: BIOS, консоль ОС и серверное администрирование

GPU и аппаратные ускорители:

• PCIe ускорители: поддерживаются в зависимости от конфигурации
• Интерфейс: PCIe Gen5
• Специализированная GPU-конфигурация: для DL345 Gen11 существует отдельное GPU CTO шасси

Максимальная поддержка до 4 Single Width или 2 Double Width GPU относится к отдельному GPU CTO серверу DL345 Gen11. Стандартный 24SFF CTO P54206-B21 ориентирован прежде всего на высокую плотность накопителей и не является GPU CTO конфигурацией.

Питание:

• Количество слотов PSU: 2
• Количество устанавливаемых блоков питания: 1 или 2
• Тип блоков питания: HPE Flex Slot
• Hot-Plug: поддерживается
• Резервирование: поддерживается в конфигурации 1+1

Для резервированного питания необходимо установить два одинаковых совместимых HPE Flex Slot блока питания. Смешивание разных моделей или блоков разной мощности в одной резервированной конфигурации не поддерживается. Необходимая мощность PSU зависит от процессора, количества накопителей, RAID-контроллеров, сетевых адаптеров и других PCIe-устройств.

Охлаждение:

• Система вентиляторов: до 6 Hot-Plug вентиляторов
• Резервирование вентиляторов: поддерживается
• Standard Fan Kit: поддерживается
• Performance Fan Kit: поддерживается
• Standard Heat Sink: поддерживается
• Performance Heat Sink: поддерживается
• Direct Liquid Cooling: поддерживается в соответствующих конфигурациях

Для стандартной конфигурации до 24SFF без Mid-Tray или Rear drive cage процессоры до 240 Вт могут использовать Standard Heat Sink и Standard Fan Kit. Для процессоров от 260 Вт используется Performance Heat Sink. Performance Fan Kit может потребоваться при установке Mid-Tray, задней дисковой корзины, высокоскоростных 100/200GbE адаптеров и других компонентов с повышенным тепловыделением.

Управление сервером:

• Контроллер управления: HPE Integrated Lights-Out 6 (iLO 6)
• Выделенный iLO порт: есть
• HPE iLO Standard: поддерживается
• HPE iLO Advanced: опционально
• HPE OneView: поддерживается
• HPE Compute Ops Management: поддерживается
• Intelligent Provisioning: поддерживается
• Redfish API: поддерживается
• UEFI: поддерживается

Безопасность:

• HPE Silicon Root of Trust
• AMD Secure Processor
• TPM 2.0
• UEFI Secure Boot
• Secure Start
• Secure Recovery
• Secure Erase
• Цифровая подпись и проверка firmware
• HPE iLO Security Modes

Поддерживаемые операционные системы и платформы:

• Microsoft Windows Server
• Microsoft Hyper-V
• VMware ESXi
• Red Hat Enterprise Linux (RHEL)
• SUSE Linux Enterprise Server (SLES)
• Canonical Ubuntu Server
• Oracle Linux

Преимущества:

• Высокая плотность хранения данных в корпусе 2U.
• 24 передних Hot-Plug отсека 2.5 SFF стандартно.
• Масштабирование до 34 SFF накопителей.
• Поддержка SAS, SATA и NVMe U.3.
• Поддержка Tri-Mode storage architecture.
• Поддержка AMD EPYC 9004 и AMD EPYC 9005.
• До 160 процессорных ядер.
• 12 каналов оперативной памяти DDR5.
• До 3 ТБ DDR5 ECC RDIMM.
• Скорость памяти до 6400 MT/s.
• Поддержка HPE MR и SR Gen11 RAID-контроллеров.
• PCI Express Gen5.
• 2 x PCIe Gen5 x16 FHHL стандартно.
• До 6 PCIe Gen5 x16 слотов в зависимости от конфигурации riser.
• 2 слота OCP NIC 3.0.
• Поддержка высокоскоростных сетевых адаптеров.
• Поддержка HPE NS204i-u для отдельного RAID 1 под ОС.
• Встроенное серверное видео.
• До 2 HPE Flex Slot Hot-Plug PSU.
• Резервирование питания 1+1.
• Удаленное управление HPE iLO 6.
• HPE Silicon Root of Trust и AMD Secure Processor.

Идеально подходит для:

• Software-Defined Storage.
• Виртуализации VMware / Hyper-V.
• Контейнеризации и Kubernetes.
• Корпоративных баз данных.
• Высокопроизводительных NVMe систем.
• Систем хранения данных.
• VDI инфраструктуры.
• Private Cloud и Hybrid Cloud.
• Облачной инфраструктуры.
• Систем резервного копирования.
• Data Analytics.
• Сетевых и телекоммуникационных сервисов.
• Корпоративных бизнес-приложений.
• Систем с высокой дисковой и вычислительной плотностью.

HPE ProLiant DL345 Gen11 2U (24 x 2.5 SFF) — это масштабируемая однопроцессорная серверная платформа корпоративного класса с высокой плотностью хранения данных. Сервер сочетает процессоры AMD EPYC 9004/9005 с количеством ядер до 160, до 3 ТБ DDR5 ECC памяти, 24 передних Hot-Plug SFF отсека с поддержкой SAS, SATA и NVMe U.3, PCI Express Gen5, два OCP NIC 3.0 слота, современные HPE MR/SR RAID-контроллеры, резервированное питание и систему управления HPE iLO 6. Возможность расширения до 34 SFF накопителей делает DL345 Gen11 эффективным решением для систем хранения данных, виртуализации, баз данных, Software-Defined Storage и других высоконагруженных корпоративных систем.
