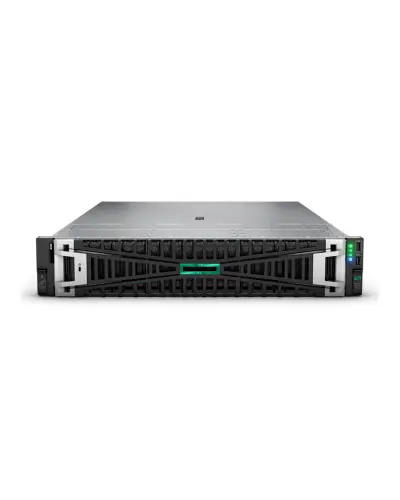

Сервер HP ProLiant DL345 Gen11 2U (8 x 3.5 LFF)

Описание Сервер HP ProLiant DL345 Gen11 2U (8 x 3.5 LFF) new

Сервер HP ProLiant DL345 Gen11 2U (8 x 3.5 LFF) — это высокопроизводительный однопроцессорный сервер корпоративного класса, рассчитанный на работу с большими объемами данных, виртуализацию, базы данных, системы резервного копирования, программно-определяемые хранилища, облачную инфраструктуру и другие ресурсоемкие корпоративные нагрузки. Сервер выполнен в форм-факторе 2U и штатно оснащен 8 передними Hot-Plug отсеками для накопителей формата 3.5 LFF.

HPE ProLiant DL345 Gen11 поддерживает один процессор AMD EPYC 9004 или AMD EPYC 9005, до 160 процессорных ядер, 12 каналов оперативной памяти DDR5 и до 3 ТБ RAM. Платформа поддерживает PCI Express Gen5, два слота OCP NIC 3.0, современные HPE MR/SR RAID-контроллеры, масштабирование дисковой подсистемы и систему удаленного управления HPE iLO 6.

Основные характеристики:

• Производитель: Hewlett Packard Enterprise (HPE)
• Модель: HPE ProLiant DL345 Gen11
• Поколение: HPE ProLiant Gen11
• 8LFF CTO: P54204-B21
• Форм-фактор: 2U Rack
• Базовая конфигурация дисков: 8 x 3.5 LFF
• Количество процессоров: 1
• Сокет: AMD SP5
• Поддерживаемые процессоры: AMD EPYC 9004 и AMD EPYC 9005 Series
• Поколение CPU: AMD EPYC 4-го и 5-го поколения
• Максимальное количество ядер: до 160 ядер
• Максимальный TDP CPU: до 400 Вт в зависимости от конфигурации
• Количество слотов памяти: 12 DIMM
• Количество каналов памяти: 12
• Тип памяти: DDR5 ECC Registered (RDIMM)
• Максимальный объем оперативной памяти: до 3 ТБ
• Скорость памяти с AMD EPYC 9004: до 4800 MT/s
• Скорость памяти с AMD EPYC 9005: до 6400 MT/s

Дисковая подсистема:

• Передняя дисковая конфигурация: 8 x 3.5 LFF Hot-Plug
• Штатная конструкция: 2 x 4LFF drive cage
• Поддерживаемые LFF накопители: SAS HDD / SATA HDD / SAS SSD / SATA SSD
• SAS: поддерживается через совместимый HPE storage controller
• SATA: поддерживается
• Direct Attach SATA: поддерживается
• Hot-Plug: поддерживается
• NVMe в штатных LFF отсеках: не поддерживается
• Количество передних LFF накопителей стандартно: 8

Передние 3.5 LFF отсеки HPE ProLiant DL345 Gen11 предназначены для SAS или SATA накопителей. NVMe непосредственно в штатных LFF отсеках не поддерживается. Для NVMe сервер может использовать опциональные SFF U.3 drive cage.

Возможности расширения дисковой подсистемы:

• Стандартно: 8 x LFF Front
• Front: возможно расширение до 12 x LFF
• Mid-Tray: опционально +4 x LFF
• Rear: опционально +4 x LFF
• Максимальная LFF конфигурация платформы: до 20 x LFF
• Опциональные SFF отсеки: доступны конфигурации с дополнительными 2 x SFF SAS/SATA/NVMe U.3

Дополнительные LFF Drive Cage:

• HPE DL345 Gen11 4LFF x1 SAS/SATA 12G Front Backplane Kit: P57114-B21
• HPE DL345 Gen11 4LFF x1 SAS/SATA Mid Tray Drive Cage Kit: P57112-B21
• HPE DL345 Gen11 4LFF x1 SAS/SATA Rear FIO Drive Cage Kit: P57113-B21

Установка P57114-B21 увеличивает количество передних LFF отсеков с 8 до 12. При добавлении 4LFF Mid-Tray и 4LFF Rear общая вместимость платформы может достигать 20 LFF накопителей. Некоторые расширенные дисковые конфигурации имеют ограничения по TDP процессора, PCIe riser и системе охлаждения.

Поддерживаемые RAID и HBA контроллеры:

HPE MR Gen11:

• HPE MR216i-p Gen11 x16 — без кеша, PCIe
• HPE MR216i-o Gen11 x16 — без кеша, OCP
• HPE MR408i-o Gen11 x8 — 4GB Cache, OCP
• HPE MR416i-p Gen11 x16 — 8GB Cache, PCIe
• HPE MR416i-o Gen11 x16 — 8GB Cache, OCP

HPE SR Gen11:

• HPE SR932i-p Gen11 x32 — 24Gb/s, 8GB Wide Cache, PCIe

Внешний SAS:

• HPE Smart Array E208e-p SR Gen10 — внешний 12Gb/s SAS PCIe Controller

Direct Attach:

• Direct Attach SATA
• HBA / Pass-Through режим на совместимых HPE MR контроллерах

Конкретный RAID-контроллер и кабельный комплект подбираются в соответствии с количеством LFF накопителей и конфигурацией drive cage. Для базовых 8 LFF возможен Direct Attach SATA или подключение через совместимый HPE storage controller. При масштабировании до 16–20 LFF необходимо учитывать максимальное количество дисков, которое поддерживает выбранный контроллер.

Контроллеры MR408i-o, MR416i-o и MR416i-p с кеш-памятью требуют совместимую HPE Smart Storage Battery или Smart Storage Hybrid Capacitor.

Загрузочная подсистема:

• HPE NS204i-u Gen11: поддерживается
• HPE NS204i-u v2: поддерживается
• Тип накопителей: M.2 NVMe
• Количество накопителей: 2
• RAID: аппаратный RAID 1
• Hot-Plug: поддерживается
• Стандартный NS204i-u: 2 x 480 ГБ NVMe M.2
• NS204i-u v2: доступны варианты с накопителями 480 ГБ и 960 ГБ

HPE NS204i-u позволяет организовать отдельный RAID 1 для операционной системы, не занимая основные LFF отсеки сервера. При использовании Rear 4LFF drive cage расположение NS204i-u и конфигурация riser имеют дополнительные ограничения.

Сетевые возможности:

• Встроенный production LAN: отсутствует в CTO конфигурации
• Основное сетевое подключение: OCP NIC 3.0 или PCIe
• Количество OCP NIC 3.0 слотов: 2
• OCP Slot 21: PCIe 5.0 x8, физический разъем x16
• OCP Slot 22: PCIe 5.0 x8, физический разъем x16
• 1GbE: поддерживается
• 10GbE: поддерживается
• 10/25GbE: поддерживается
• 100GbE: поддерживается
• 200GbE: поддерживается соответствующими адаптерами
• Дополнительные сетевые адаптеры: OCP 3.0 или PCIe
• Выделенный порт управления: HPE iLO Management Port

HPE ProLiant DL345 Gen11 CTO не имеет встроенного production LAN-контроллера. Для основного сетевого подключения необходимо установить OCP NIC 3.0 или PCIe сетевой адаптер. Выделенный порт HPE iLO используется для удаленного управления сервером и не заменяет основную сетевую карту.

Слоты расширения:

• Интерфейс: PCI Express Gen5
• Стандартное количество PCIe слотов: 2
• Slot 3 — Primary Riser: PCIe 5.0 x16, физически x16, Full Height / Half Length (FHHL)
• Slot 6 — Secondary Riser: PCIe 5.0 x16, физически x16, Full Height / Half Length (FHHL)
• Опциональное расширение: до 4 PCIe Gen5 x16 слотов
• Максимальная конфигурация: до 6 PCIe Gen5 x16 слотов
• OCP 3.0: 2 отдельных слота PCIe 5.0 x8

Стандартно CTO-конфигурация DL345 Gen11 оснащается двумя PCIe Gen5 x16 FHHL слотами — Slot 3 в Primary Riser и Slot 6 в Secondary Riser. При установке задней 4LFF корзины доступность PCIe слотов изменяется, а 4 PCIe и 6 PCIe Enablement Kit с Rear 4LFF не используются.

Встроенное видео:

• Встроенный видеоконтроллер: есть
• Тип: Integrated Video
• Видеопамять: 16 МБ
• Максимальное разрешение: до 1920 x 1200 @ 60 Гц
• Видеовыход: 1 x VGA на задней панели
• Назначение: BIOS, консоль ОС и серверное администрирование

GPU и аппаратные ускорители:

• PCIe GPU: поддерживаются платформой DL345 Gen11 в соответствующих конфигурациях
• Интерфейс: PCIe Gen5
• GPU CTO: доступно отдельное GPU-оптимизированное шасси

Максимальные GPU-конфигурации DL345 Gen11 относятся к отдельному GPU CTO шасси. Стандартный 8LFF CTO P54204-B21 ориентирован прежде всего на конфигурации с большим количеством LFF накопителей. Возможность установки конкретного GPU зависит от riser, блока питания, дисковой конфигурации и системы охлаждения.

Питание:

• Количество слотов PSU: 2
• Количество устанавливаемых блоков питания: 1 или 2
• Тип блоков питания: HPE Flex Slot
• Hot-Plug: поддерживается
• Резервирование: поддерживается в конфигурации 1+1

Для резервированного питания необходимо установить два одинаковых совместимых HPE Flex Slot блока питания. Смешивание разных моделей или блоков разной мощности в одной резервированной конфигурации не поддерживается. Необходимая мощность PSU зависит от процессора, количества накопителей, RAID-контроллера, сетевых адаптеров и других PCIe-устройств.

Охлаждение:

• Система вентиляторов: Hot-Plug
• Резервирование вентиляторов: поддерживается
• Standard Fan Kit: поддерживается
• Performance Fan Kit: поддерживается
• Standard Heat Sink: поддерживается
• Performance Heat Sink: поддерживается
• Усиленное охлаждение: необходимо для отдельных высокомощных конфигураций

Для базовой конфигурации до 12 LFF без Mid-Tray и Rear drive cage процессоры до 240 Вт могут использовать Standard Heat Sink и Standard Fan Kit. Для CPU свыше 240 Вт используется Performance Heat Sink. Установка 4LFF Mid-Tray или Rear drive cage требует Performance Fan Kit; 4LFF Mid-Tray также имеет ограничение по процессору до 300 Вт.

Управление сервером:

• Контроллер управления: HPE Integrated Lights-Out 6 (iLO 6)
• Выделенный iLO порт: есть
• HPE iLO Standard: поддерживается
• HPE iLO Advanced: опционально
• HPE OneView: поддерживается
• HPE Compute Ops Management: поддерживается
• Intelligent Provisioning: поддерживается
• Redfish API: поддерживается
• UEFI: поддерживается

Безопасность:

• HPE Silicon Root of Trust
• AMD Secure Processor
• TPM 2.0
• UEFI Secure Boot
• Secure Start
• Secure Recovery
• Secure Erase
• Цифровая подпись и проверка firmware
• HPE iLO Security Modes

Поддерживаемые операционные системы и платформы:

• Microsoft Windows Server
• Microsoft Hyper-V
• VMware ESXi
• Red Hat Enterprise Linux (RHEL)
• SUSE Linux Enterprise Server (SLES)
• Canonical Ubuntu Server
• Oracle Linux

Преимущества:

• Высокая емкость хранения данных в корпусе 2U.
• 8 передних Hot-Plug отсеков 3.5 LFF стандартно.
• Возможность расширения передней части до 12 LFF.
• Масштабирование платформы до 20 LFF накопителей.
• Поддержка SAS и SATA HDD/SSD.
• Поддержка Direct Attach SATA.
• Поддержка HPE MR и SR Gen11 RAID-контроллеров.
• Поддержка AMD EPYC 9004 и AMD EPYC 9005.
• До 160 процессорных ядер.
• 12 каналов оперативной памяти DDR5.
• До 3 ТБ DDR5 ECC RDIMM.
• Скорость памяти до 6400 MT/s.
• PCI Express Gen5.
• 2 x PCIe Gen5 x16 FHHL стандартно.
• До 6 PCIe Gen5 x16 слотов в соответствующих конфигурациях.
• 2 слота OCP NIC 3.0.
• Поддержка высокоскоростных сетевых адаптеров.
• Поддержка HPE NS204i-u NVMe RAID 1 boot-устройства.
• Встроенное серверное видео.
• До 2 HPE Flex Slot Hot-Plug PSU.
• Резервирование питания 1+1.
• Удаленное управление HPE iLO 6.
• HPE Silicon Root of Trust и AMD Secure Processor.

Идеально подходит для:

• Файловых серверов.
• Систем резервного копирования.
• Software-Defined Storage.
• Систем хранения больших объемов данных.
• Виртуализации VMware / Hyper-V.
• Контейнеризации и Kubernetes.
• Корпоративных баз данных.
• VDI инфраструктуры.
• Private Cloud и Hybrid Cloud.
• Облачной инфраструктуры.
• Data Analytics.
• Сетевых и телекоммуникационных сервисов.
• Корпоративных бизнес-приложений.
• Систем, где необходима большая емкость LFF накопителей в сервере 2U.

HPE ProLiant DL345 Gen11 2U (8 x 3.5 LFF) — это масштабируемая однопроцессорная серверная платформа корпоративного класса, которая сочетает процессоры AMD EPYC 9004/9005 с количеством ядер до 160, до 3 ТБ DDR5 ECC памяти, PCI Express Gen5 и емкую дисковую подсистему с 8 передними Hot-Plug SAS/SATA отсеками формата 3.5 LFF. Возможность расширения до 12 передних LFF и до 20 LFF накопителей в целом, поддержка современных HPE MR/SR RAID-контроллеров, двух OCP NIC 3.0 слотов, резервированного питания и HPE iLO 6 делает DL345 Gen11 эффективным решением для систем хранения данных, резервного копирования, виртуализации, баз данных и других высоконагруженных корпоративных систем.
