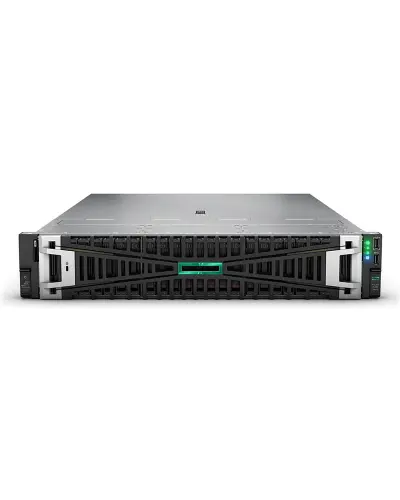

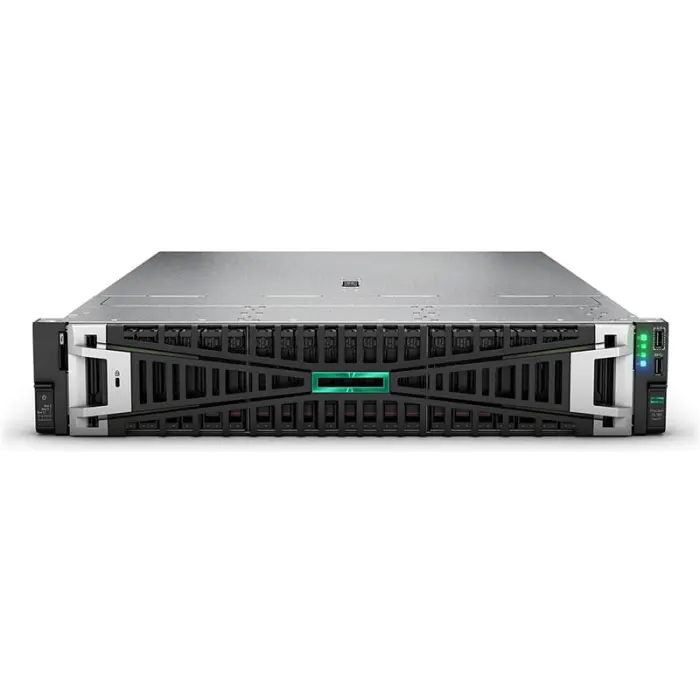

Сервер HP ProLiant DL385 Gen11 2U (48 x 2.5 SFF)

Опис Сервер HP ProLiant DL385 Gen11 2U (48 x 2.5 SFF) new

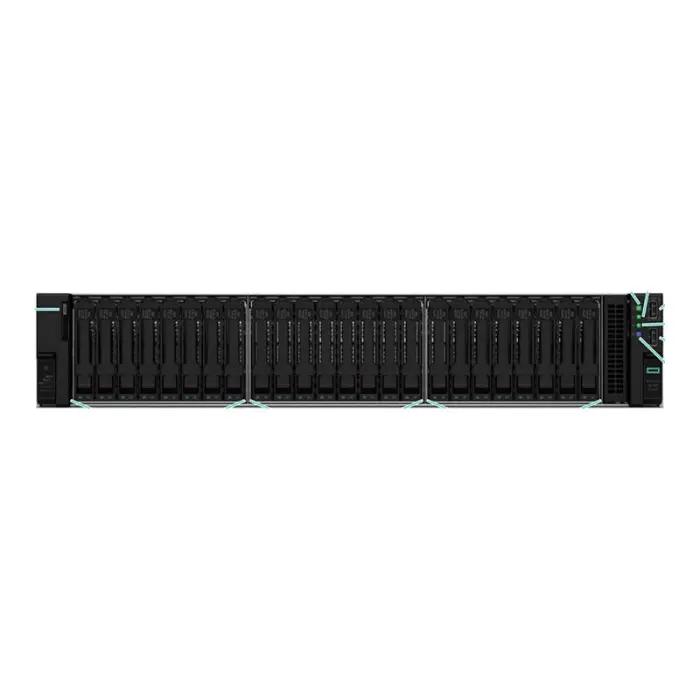

Сервер HP ProLiant DL385 Gen11 2U (48 x 2.5 SFF) — це високопродуктивний двопроцесорний сервер корпоративного класу з надвисокою щільністю дискової підсистеми, призначений для систем зберігання даних, великих баз даних, аналітики, віртуалізації, Software-Defined Storage, резервного копіювання, хмарної інфраструктури та інших ресурсоємних корпоративних навантажень. Спеціалізоване 48SFF CTO шасі дозволяє встановити до 48 накопичувачів формату 2.5 SFF у корпусі висотою всього 2U.

HPE ProLiant DL385 Gen11 48SFF є окремою заводською CTO-конфігурацією P57844-B21. Шасі оснащується шістьма 8SFF drive cage та підтримує SAS, SATA і NVMe U.3 накопичувачі через HPE Tri-Mode storage controllers. На відміну від стандартного 8SFF CTO, конфігурація 48SFF спеціально оптимізована для максимальної щільності зберігання даних.

Основні характеристики:

• Виробник: Hewlett Packard Enterprise (HPE)
• Модель: HPE ProLiant DL385 Gen11
• Покоління: HPE ProLiant Gen11
• 48SFF CTO: P57844-B21
• Форм-фактор: 2U Rack
• Дискова конфігурація: до 48 x 2.5 SFF
• Кількість drive cage: 6 x 8SFF
• Кількість процесорів: 1 або 2
• Сокет: AMD SP5
• Підтримувані процесори: AMD EPYC 9004 та AMD EPYC 9005 Series
• Покоління CPU: AMD EPYC 4-го та 5-го покоління
• Максимальна кількість ядер на CPU: до 160
• Максимальна кількість ядер системи: до 320 при встановленні 2 CPU
• Максимальний TDP CPU: до 400 Вт залежно від моделі процесора та системи охолодження
• Кількість слотів пам'яті: 24 DIMM
• Слотів DIMM на процесор: 12
• Каналів пам'яті: 12 на процесор
• Тип пам'яті: DDR5 ECC Registered (RDIMM)
• Максимальний обсяг оперативної пам'яті: до 6 ТБ
• Швидкість пам'яті: до 6400 MT/s з AMD EPYC 9005

Дискова підсистема:

• Максимальна кількість накопичувачів: 48 x 2.5 SFF
• Конструкція: 6 x 8SFF drive cage
• Тип носіїв: HPE Basic Carrier SFF
• Підтримувані накопичувачі: SAS HDD / SAS SSD / SATA HDD / SATA SSD / NVMe U.3 SSD
• SAS: підтримується
• SATA: підтримується
• NVMe U.3: підтримується
• Tri-Mode: підтримується
• Hot-Plug: підтримується
• Інтерфейс NVMe у 48SFF конфігурації: U.3 x1 на накопичувач
• Storage Controllers: HPE Tri-Mode RAID/HBA controllers

48SFF CTO шасі використовує шість 8SFF U.3 x1 drive cage. У повній конфігурації всі 48 відсіків можуть працювати з SAS, SATA або NVMe U.3 накопичувачами при використанні відповідної Tri-Mode RAID-конфігурації. Для NVMe кожен накопичувач у 48SFF схемі працює через x1 PCIe підключення.

Особливості 48SFF CTO:

• CTO SKU: P57844-B21
• Drive Cage: 6 x 8SFF
• Загальна кількість дисків: до 48
• Тип накопичувачів: SAS / SATA / NVMe U.3
• Підключення: Tri-Mode
• NVMe topology: x1 на кожен накопичувач
• Сигнальні кабелі для 48SFF: передбачені конструкцією 48SFF CTO
• Universal Media Bay: не є основною частиною 48SFF конфігурації
• Шасі: спеціальна подовжена версія DL385 Gen11

48SFF CTO не слід плутати зі стандартним 8SFF шасі P53921-B21, яке можна розширити до 24 передніх SFF та додаткових внутрішніх накопичувачів. P57844-B21 є окремою спеціалізованою платформою, конструктивно розрахованою саме на 48 SFF накопичувачів.

RAID та HBA:

• HPE Tri-Mode RAID: підтримується
• SAS: підтримується
• SATA: підтримується
• NVMe U.3: підтримується
• HBA / Pass-Through: залежить від встановленого контролера

Контролери платформи DL385 Gen11:

• HPE MR408i-o Gen11 x8 — 4GB Cache, OCP / OROC
• HPE MR416i-o Gen11 x16 — 8GB Cache, OCP / OROC
• HPE MR216i-p Gen11 x16 — без кешу, PCIe
• HPE MR416i-p Gen11 x16 — 8GB Cache, PCIe
• HPE SR932i-p Gen11 x32 — 8GB Wide Cache, PCIe

Для повної конфігурації на 48 накопичувачів необхідно враховувати максимальну кількість дисків, яку може обслуговувати конкретний контролер. MR408i-o підтримує до 8 накопичувачів, MR216i/MR416i — до 16, а SR932i-p — до 32. Тому один контролер MR408i-o, MR216i або MR416i не може самостійно обслуговувати всі 48 відсіків.

Для повної 48SFF RAID-конфігурації використовується багатоконтролерна схема. Конкретну кількість і тип RAID-контролерів необхідно підбирати відповідно до HPE One Config Advanced, типу накопичувачів та необхідних RAID-рівнів.

Завантажувальна підсистема:

• HPE NS204i-u Gen11: підтримується платформою
• HPE NS204i-u v2: підтримується
• Тип накопичувачів: M.2 NVMe
• Кількість накопичувачів: 2
• RAID: апаратний RAID 1
• Hot-Plug: підтримується
• Призначення: окремий RAID 1 для операційної системи

Використання HPE NS204i-u дозволяє винести операційну систему на окремий RAID 1 та залишити основну 48SFF дискову підсистему повністю доступною для даних.

Мережеві можливості:

• Вбудована production LAN: відсутня
• Основне мережеве підключення: OCP NIC 3.0 або PCIe мережевий адаптер
• Кількість OCP NIC 3.0 слотів: 2
• 1GbE: підтримується
• 10GbE: підтримується
• 10/25GbE: підтримується
• 100GbE: підтримується
• 200GbE: підтримується відповідними адаптерами
• InfiniBand: підтримується відповідними адаптерами
• Виділений порт керування: HPE iLO Management Port

Основний мережевий адаптер у CTO-конфігурації вибирається окремо. Для підключення до робочої мережі можуть використовуватися OCP NIC 3.0 або звичайні PCIe мережеві карти. Окремий HPE iLO порт призначений для віддаленого адміністрування сервера.

Слоти розширення:

• Інтерфейс: PCI Express Gen5
• Стандартна кількість PCIe слотів у 48SFF CTO: 2
• Slot 3 — Primary Riser: PCIe 5.0 x16, Full Height / Half Length (FHHL), CPU 1
• Slot 6 — Secondary Riser: PCIe 5.0 x16, Full Height / Half Length (FHHL), CPU 2
• Primary Riser: підтримує додаткове розширення слотів
• Secondary Riser: підтримує додаткове розширення слотів

На відміну від стандартного 8SFF CTO, у 48SFF версії заводською конфігурацією передбачені два PCIe riser — Primary та Secondary. Стандартними слотами є Slot 3 та Slot 6, обидва PCIe 5.0 x16 FHHL. Slot 6 підключений до другого процесора та для повноцінної роботи потребує CPU 2.

Платформа DL385 Gen11 загалом може підтримувати до восьми PCIe Gen5 x16 слотів, однак фактичний набір riser для 48SFF CTO залежить від внутрішньої конфігурації накопичувачів, RAID-контролерів та інших компонентів і повинен перевірятися через HPE OCA.

Вбудоване відео:

• Вбудований відеоконтролер: є
• Тип: Integrated Video
• Відеопам'ять: 16 МБ
• Максимальна роздільна здатність: до 1920 x 1200 @ 60 Гц
• Відеовихід: VGA
• Призначення: BIOS, консоль ОС та серверне адміністрування

GPU та апаратні прискорювачі:

• 48SFF CTO: спеціалізована storage-конфігурація
• Окремий GPU CTO: доступний для DL385 Gen11

48SFF CTO орієнтований насамперед на максимальну дискову щільність і не є спеціалізованою GPU-конфігурацією. Для систем із великою кількістю GPU HPE використовує окреме DL385 Gen11 GPU CTO шасі.

Живлення:

• Тип блоків живлення: HPE Flex Slot Hot-Plug
• Hot-Plug: підтримується
• Резервоване живлення: підтримується
• Стандартна схема: до 2 PSU без додаткового Power Distribution Board
• Розширена схема: до 4 PSU з HPE Power Distribution Board Kit
• Power Distribution Board Kit: P57888-B21

Спеціальна конфігурація DL385 Gen11 48SFF підтримує встановлення до чотирьох блоків живлення при використанні HPE ProLiant DL385 Gen11 Power Distribution Board Kit P57888-B21. Така можливість характерна для високонавантажених 48SFF та окремих GPU конфігурацій і недоступна у звичайних 8SFF/8LFF CTO.

Необхідну потужність та кількість блоків живлення слід підбирати відповідно до кількості CPU, їх TDP, типу та кількості накопичувачів, RAID-контролерів, мережевих карт та інших PCIe-пристроїв.

Охолодження:

• Кількість вентиляторів: 6
• Тип для 48SFF: Performance Fan
• Performance Fan Kit: P58465-B21
• Резервування вентиляторів: підтримується
• Performance 2U Heat Sink: підтримується
• Maximum Performance 2U Heat Sink: підтримується
• Direct Liquid Cooling: підтримується

Для 48SFF конфігурації HPE використовує шість Performance Fan. Тип радіатора залежить від TDP процесора: для процесорів меншої та середньої потужності використовується Performance Heat Sink, а для CPU з TDP до 400 Вт — Maximum Performance Heat Sink або сумісне Direct Liquid Cooling.

Керування сервером:

• Контролер керування: HPE Integrated Lights-Out 6 (iLO 6)
• HPE iLO Standard: підтримується
• HPE iLO Advanced: опціонально
• HPE OneView: підтримується
• HPE Compute Ops Management: підтримується
• Intelligent Provisioning: підтримується
• Redfish API: підтримується
• UEFI: підтримується

Безпека:

• HPE Silicon Root of Trust
• AMD Secure Processor
• TPM 2.0
• UEFI Secure Boot
• Secure Start
• Secure Recovery
• Secure Erase
• Цифровий підпис та перевірка firmware
• HPE iLO Security Modes

Габарити та конструкція:

• Форм-фактор: 2U Rack
• Висота: приблизно 8.75 см
• Ширина: приблизно 44.8 см без rack ears
• Глибина 48SFF шасі: приблизно 83.2 см до задньої I/O панелі
• Максимальна маса: приблизно 41.4 кг залежно від конфігурації

48SFF версія має значно більшу глибину, ніж стандартний DL385 Gen11 8SFF, тому перед встановленням необхідно перевірити глибину серверної стійки. Для 48SFF HPE передбачає спеціальний Ball Bearing Rail Kit.

Підтримувані операційні системи та платформи:

• Microsoft Windows Server
• Microsoft Hyper-V
• VMware ESXi
• Red Hat Enterprise Linux (RHEL)
• SUSE Linux Enterprise Server (SLES)
• Canonical Ubuntu Server
• Oracle Linux

Переваги:

• До 48 накопичувачів 2.5 SFF у корпусі 2U.
• Окреме спеціалізоване 48SFF CTO шасі P57844-B21.
• 6 x 8SFF drive cage.
• Підтримка SAS, SATA та NVMe U.3.
• Підтримка HPE Tri-Mode storage architecture.
• Hot-Plug накопичувачі.
• До 2 процесорів AMD EPYC 9004 / 9005.
• До 160 ядер на один процесор.
• До 320 процесорних ядер у системі.
• 24 слоти DDR5 DIMM.
• До 6 ТБ DDR5 ECC пам'яті.
• Швидкість пам'яті до 6400 MT/s.
• PCI Express Gen5.
• 2 x PCIe 5.0 x16 FHHL стандартно для 48SFF CTO.
• 2 слоти OCP NIC 3.0.
• Підтримка високошвидкісних Ethernet та InfiniBand адаптерів.
• Підтримка HPE NS204i-u для окремого RAID 1 під операційну систему.
• Можливість конфігурації до 4 HPE Flex Slot PSU через Power Distribution Board.
• 6 Performance Fans для ефективного охолодження щільної storage-конфігурації.
• Підтримка Direct Liquid Cooling.
• Віддалене керування HPE iLO 6.
• HPE Silicon Root of Trust та AMD Secure Processor.

Ідеально підходить для:

• Software-Defined Storage.
• Високощільних систем зберігання даних.
• All-Flash Storage на NVMe / SAS SSD.
• Великих корпоративних баз даних.
• Big Data та Data Analytics.
• Віртуалізації VMware / Hyper-V.
• Private Cloud та Hybrid Cloud.
• Систем резервного копіювання.
• Архівного зберігання даних.
• Контейнеризації та Kubernetes.
• High Performance Computing (HPC).
• Корпоративних систем із великою кількістю локальних накопичувачів.

HPE ProLiant DL385 Gen11 2U (48 x 2.5 SFF) — це спеціалізована високощільна серверна платформа корпоративного класу, яка поєднує до 48 SAS, SATA або NVMe U.3 накопичувачів, до двох процесорів AMD EPYC 9004/9005 із сумарною кількістю до 320 ядер, до 6 ТБ DDR5 ECC пам'яті та високошвидкісний інтерфейс PCI Express Gen5. Спеціальне 48SFF CTO шасі P57844-B21, Tri-Mode дискова архітектура, два OCP NIC 3.0 слоти, розширена система живлення, Performance Cooling та HPE iLO 6 роблять цей сервер оптимальним рішенням для високощільних систем зберігання даних, віртуалізації, аналітики, великих баз даних та Software-Defined Storage.
